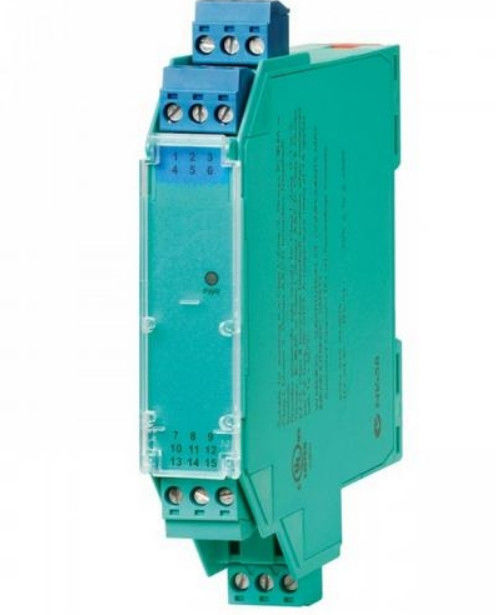

Detalles del producto:
Fabricante: Pepperl+Fuchs
No de producto :KCD2-STC-Ex1. ¿Qué quiere decir?20
Tipo de producto: Fuente de alimentación para transmisores SMART
Características:
- Barrera aislada de un canal
- Fuente de corriente continua de 24 V (carril de alimentación)
- Entrada para transmisores SMART de dos cables y fuentes de corriente
- Divididor de señal (1 entrada y 2 salidas)
- Puesta en marcha doble 0/4 mA... 20 mA o 0/1 V... 5 V
- Bloques terminales con enchufes de ensayo
- Hasta el SIL 2 (SC 3) conforme a la norma IEC/EN 61508
Función
El dispositivo suministra transmisores de 2 cables en el área peligrosa, y también se puede utilizar con fuentes de corriente.
Transfiere la señal de entrada analógica a la zona segura como dos señales de salida aisladas.
Se admite la comunicación bidireccional para los transmisores SMART que utilizan modulación de corriente para transmitir datos y modulación de voltaje para recibir datos.
La salida se selecciona como fuente de corriente, sumidero de corriente o fuente de voltaje a través de interruptores.
Las tomas de ensayo para la conexión de los comunicadores HART están integradas en los terminales del dispositivo.
Datos técnicos
1.especificaciones
Tipo de señal: Entrada analógica
2Parámetros relacionados con la seguridad funcional
Nivel de integridad de seguridad (SIL): SIL 2
Capacidad sistemática (SC): El artículo 3
3- Suministro
Conexión: Recinto eléctrico o terminales 9+, 10-
Válvulas de carga de las máquinas de ensayo 19... 30 V de CC
- ¿ Qué es esto? dentro de la tolerancia de suministro
Disipación de energía: aproximadamente 1,4 W a una corriente de transferencia de 20 mA, 250 Ω en ambas salidas
Consumo de energía: 2 W
4.Introducción
Lado de la conexión: el lado del campo
Conexión: las terminales 1+, 2- (depósito); 3+, 4- (fuente)
Señal de entrada: 0/4... 20 mA
Baja de tensión: terminales 3, 4: ≤ 6,1 V a 20 mA
Corriente de cortocircuito: los terminales 1+, 2-: 25 mA
Resistencia de entrada: las terminales 1+, 2-: máximo 500 Ω (BRAIN)
(carga de 250 Ω)
Válvulas de carga de la corriente los terminales 1+, 2-: ≥ 16 V a 20 mA, ≥ 18,5 V a 4 mA
5.Producción
Lado de la conexión: el lado de control
Conexión: Fuente: terminales 5-, 6+; 7-, 8+
el fregadero: terminales 5+, 6-, 7+, 8-
Carga: canal 1: 0... 500 Ω (20 mA) /> 1 MΩ (5 V)
canal 2: 0... 500 Ω (20 mA) /> 1 MΩ (5 V)
Señal de salida: 0/4... 20 mA o 0/1... 5 V
- ¿ Qué es esto? hasta 50 μA rms
