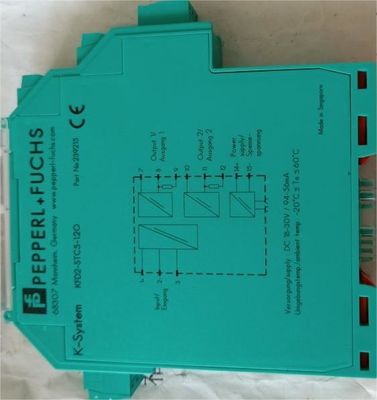

| Especificaciones generales |
| Tipo de señal |
Entrada analógica |
| Parámetros relacionados con la seguridad funcional |
| Nivel de integridad de seguridad (SIL) |
SIL 2 |
| Capacidad sistemática (SC) |
El artículo 3 |
| Suministro |
| Conexión |
Recinto eléctrico o terminales 14+, 15- |
| Válvulas de tensión |
18... 30 V de CC |
| La corriente |
dentro de la tolerancia de suministro |
| Disipación de energía |
≤ 1 W a carga máxima |
| Consumo de energía |
≤ 1,7 W a carga máxima |
| Ingreso |
| Lado de la conexión |
el lado del campo |
| Conexión |
las terminales 1+, 2-, 3 |
| Señales de entrada |
4... 20 mA |
| Voltagem de circuito abierto/corriente de cortocircuito |
las terminales 1+, 3: 23 V / 25 mA |
| Resistencia de entrada |
las terminales de 265 Ω, 2 o 3, las terminales de 330 Ω, 1 o 3 |
| Voltagem disponible |
≥ 16 V a 20 mA ; ≥ 20 V a 4 mA, terminales 1 + 3 |
| Producción |
| Lado de la conexión |
el lado de control |
| Conexión |
las terminales 7+, 8-, 9-; 10+, 11-, 12- (depósito)
las terminales 7-, 8+, 9+; 10-, 11+, 12+ (fuente)
Véase información adicional |
| Carga |
0... 600 Ω |
| Señales de salida |
4... 20 mA (sobrecarga > 25 mA) |
| La corriente |
hasta 50 μA¿Qué es eso? |
| Alimentación externa (bucle) |
2... 30 V CC
Si el voltaje externo es > 19 V, se requiere una carga ≥ ((V - 19) / 0,02) Ω. V representa el valor del voltaje externo.
La resistencia interna de 250 Ω en los terminales 9 y 12 puede utilizarse como carga. |
| Características de transferencia |
| Desviación |
a 20 °C, 4... 20 mA
≤ ± 10 μA, incluidas las fluctuaciones de calibración, linealidad, histeresis, cargas y voltaje de alimentación |
| |
Influencia de la temperatura ambiente |
≤ 0,25 μA/K |
| Rango de frecuencia |
entrada en salida: ancho de banda con 1 mAP.p.señal 0... 7,5 kHz (-3 dB)
salida en entrada: ancho de banda con 1 VS y Sseñal de 0,3... 7,5 kHz (-3 dB) |
| Tiempo de liquidación |
200 μs |
| Tiempo de subida/caída |
100 μs |
| Aislamiento galvánico |
| Input/Output (Introducción y salida) |
aislamiento básico de acuerdo con la CEI 61010-1, voltaje de aislamiento nominal de 300 V¿Qué es eso? |
| Ingreso/alimentador |
aislamiento básico de acuerdo con la CEI 61010-1, voltaje de aislamiento nominal de 300 V¿Qué es eso? |
| Producción/alimentación |
aislamiento funcional, tensión nominal de aislamiento de 50 V CA |
| Producción/Producción |
aislamiento funcional, tensión nominal de aislamiento de 50 V CA |
| Indicadores/ajustes |
| Elementos de visualización |
El LED |
| Etiquetado |
espacio para el etiquetado en la parte delantera |
| Conformidad de la Directiva |
| Compatibilidad electromagnética |
|
| |
Directiva 2014/30/UE |
EN 61326-1:2013 (ubicaciones industriales) |
| Conformidad |
| Compatibilidad electromagnética |
NO 21:2012
EN 61326-3-2:2008 |
| Grado de protección |
Las condiciones de ensayo de las máquinas de ensayo2001 |
| Protección contra las descargas eléctricas |
Se aplican las siguientes condiciones:2012 |
| Condiciones ambientales |
| Temperatura ambiente |
-20... 70 °C (-4... 158 °F) |
| Especificaciones mecánicas |
| Grado de protección |
Protección IP20 |
| Conexión |
terminales de tornillo |
| La masa |
aproximadamente 150 g |
| Las dimensiones |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 pulgadas) (W x H x D), tipo de carcasa B2 |
| El montaje |
en el carril de montaje DIN de 35 mm conforme a la norma EN 60715:2001 |
