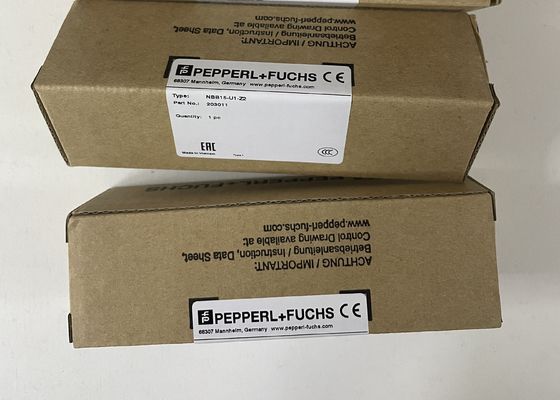

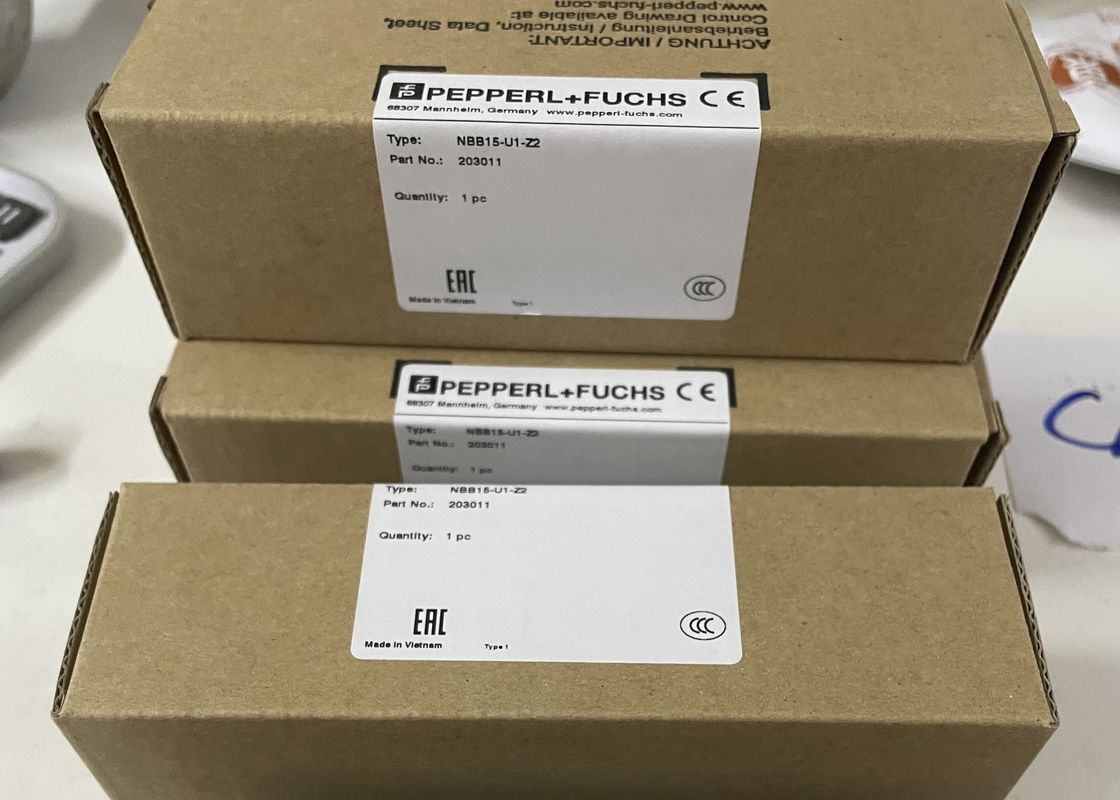

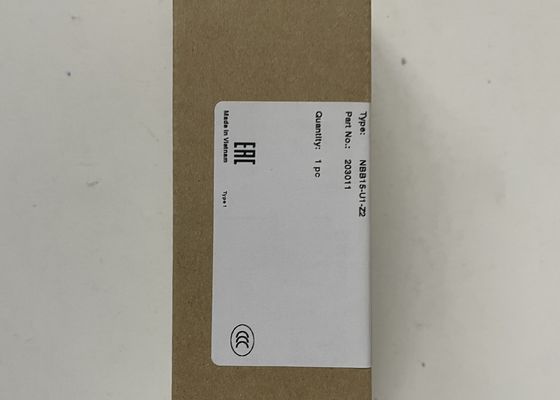

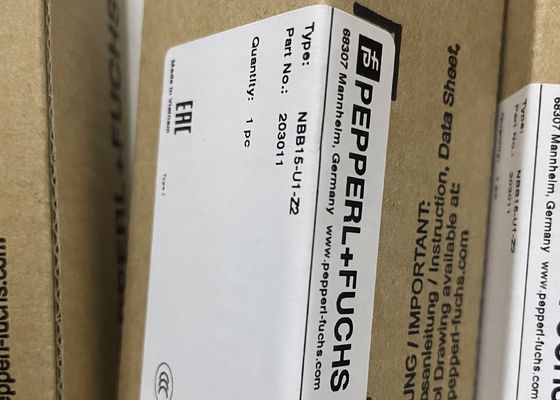

El sensor de inducción de PEPPERL FUCHS NBB15-U1-Z2

Extrato de la hoja de datos: Datos técnicos del NBB15-U1-Z2

Detalles del producto

Fabricante: Pepperl+Fuchs

NBB15-U1-Z2

Sensor de inducción NBB15-U1-Z2

Cabeza de sensor bidireccional y giratorio

15 mm de caudal de agua

Indicador de 2 LED para visibilidad a 360°

Función de conmutación: normalmente abierto/cerrado (NO/NC)

Tipo de salida: de dos cables

Distancia de funcionamiento nominal: 15 mm

Instalación: descarga de agua

Polaridad de salida: CC

Distancia de funcionamiento garantizada: 0... 12,15 mm

Distancia de funcionamiento real: 13,5... 16,5 mm, típicamente 15 mm

Factor de reducción rAl: 0.3

Factor de reducción rCu: 0.3

Factor de reducción r304: 0.7

Las calificaciones nominales

Voltado de funcionamiento: 5... 60 V

Frecuencia de cambio: 0... 400 Hz

Histeresis: típicamente 5 %

Protección de polaridad inversa: tolerante de polaridad inversa

Protección contra cortocircuito: sí

Caída de tensión: ≤ 5 V

Caída de tensión en el punto IL

La caída de tensión IL = 100 mA, elemento de conmutación encendido: ... 5 V

Corriente de funcionamiento: 2... 200 mA

Corriente fuera de estado: 0... 0,5 mA

Indicador de estado de conmutación: 2 LED, amarillo

Parámetros relacionados con la seguridad funcional

MTTFd: 1133 a

Tiempo de la misión (TM): 20 horas

Capacitación para el diagnóstico: 0 %

Aprobaciones y certificados

Conformidad de la EAC: TR CU 020/2011

Aprobación UL: cULus Listado, finalidad general

Aprobación de la CSA: cCSAus Lista, finalidad general

Aprobación de la CCC: Certificado por la certificación obligatoria de China (CCC)

Condiciones ambientales

Temperatura ambiente: -25... 85 °C (-13... 185 °F)

Especificaciones mecánicas

Tipo de conexión: terminales de tornillo

Información para la conexión: Se podrán montar en una conexión terminal un máximo de dos conductores con la misma sección transversal del núcleo.
torque de apretamiento 1,2 Nm + 10 %

Sección transversal del núcleo: hasta 2,5 mm2

Sección transversal mínima del núcleo: sin ferrules de extremo de alambre 0,5 mm2, con mangas de conexión 0,34 mm2

Sección transversal máxima del núcleo: sin ferrules de extremo de alambre 2,5 mm2, con mangas de conexión 1,5 mm2

Material de la carcasa: PA/metal con recubrimiento en polvo epoxi

Detección de la cara: PA

Grado de protección: IP68 / IP69K

Masa: 225 g

Nota: el par de apretamiento: 1,8 Nm (carcasa)

Peso de envío: 1,5 kg
