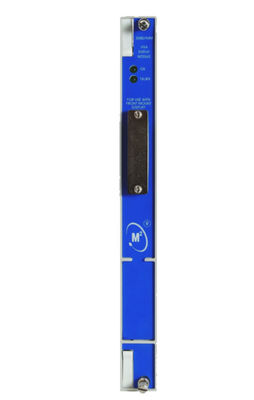

Modulo de visualización VGA de Bently Nevada 3500/94M-02-00-CN
Descripción
El módulo VGA 3500/94M muestra toda la información del sistema de protección de la máquina 3500, incluida:
• Lista de eventos del sistema
• Lista de eventos de alarma
• Todos los datos del módulo y del canal
• Alarma y estado de orden
• Nueve opciones de pantalla personalizadas
• Módulo Keyphasor mejorado
Por defecto, una pantalla de gráfico de barras muestra todas las mediciones de vibración filtradas por 1X.mientras que otro muestra los valores de la brecha del transductor de proximidad.
Puede organizar las pantallas personalizadas en grupos de trenes de máquinas.También puede organizar los datos del sistema en cualquier página de la pantalla personalizada.
Componentes del sistema
El 3500/94M está compuesto por:
• El módulo VGA 3500/94M
• Un módulo de E/S
• Una pantalla táctil VGA de 10" o 15"
Puede montar el monitor de visualización VGA utilizando cables estándar hasta 6 m (20 pies) desde un bastidor 3500 o utilizando un extensor de monitor de video de teclado (KVM) compatible, hasta 10 km (6,2 millas) desde el bastidor 3500.
Display de pantalla táctil
Utilice las pantallas táctiles de 10 y 15 pulgadas Advantech VGA. Estas pantallas compactas y duraderas están diseñadas para una excelente calidad de visión en aplicaciones industriales.
La pantalla de 10 pulgadas Advantech está certificada para entornos peligrosos. Cada pantalla requiere una fuente de alimentación separada.
Reducir el número de pantallas
Utilizando un cable estándar y el Display Router Box opcional, puede ver datos de hasta cuatro racks 3500 en una pantalla.
La alarma y el estado de OK se muestran continuamente en la esquina superior derecha de la pantalla VGA.Un botón de selección de bastidor cambia de color para indicar si cualquier bastidor conectado a la caja del enrutador de visualización no está bien o en estado de alarma.
Información
Display del sistema
Se trata de un sistema de control de las emisiones de gases de escape.
• A: Tamaño de la pantalla y montaje
00 Ninguno
01 pantalla de 10 pulgadas, montado en la cara (sólo disponible para el monitor 3500 montado en el bastidor)
02 pantalla de 10 pulgadas, soporte para bastidores de 19 pulgadas
03 Display de 10 pulgadas, montaje de panel (incluido el hardware de instalación)
Display de 10 pulgadas, montaje independiente
05 pantalla de 15 pulgadas, soporte de 19 pulgadas
06 Display de 15 pulgadas, montado en panel (incluido el hardware de instalación)
07 Caja de enrutador, sin pantalla
• B: Cables de la caja del enrutador de KVM y de la pantalla
00 Ninguno
01 Extensor de KVM CAT5 UTP cableado y cable de 250 pies (76,2 m)
02 Extensor y cable KVM CAT5 UTP cableado de 500 pies (152,4 m)
03 Extensor de KVM CAT5 UTP cableado y cable de 1.000 pies (304,8 m)
12 Cable de caja de enrutador de pantalla 20 pies (6 m)
20 SM FO KVM extensor SNGL y cable de 2.000' (609,6 m)
21 SM FO KVM SNGL extensor y cable 4,000' (1219.2 m)
22 SM FO KVM SNGL extensor y cable 6,000' (1828.8 m)
23 SM FO KVM SNGL extensor y cable 8.000' (2438.4 m)
Extensor SNGL de 24 SM FO KVM con cables de parche
25 SM FO KVM DUAL extensor y cable 2000' (609,6 m)
26 SM FO KVM DUAL extensor y cable 4000' (1219,2 m)
27 SM FO KVM DUAL extensor y cable 6,000' (1828.8 m)
28 extensor SM FO KVM DUAL y cable 8.000' (2438,4 m)
29 Extensor SM FO KVM DUAL con cables de parche
• C: Aprobaciones de las agencias
00 Ninguno
01 CSA/NRTL/C (clase I, división 2)
02 Multi (CSA/ATEX/IECEx) (sólo disponible para la pantalla de 10"
