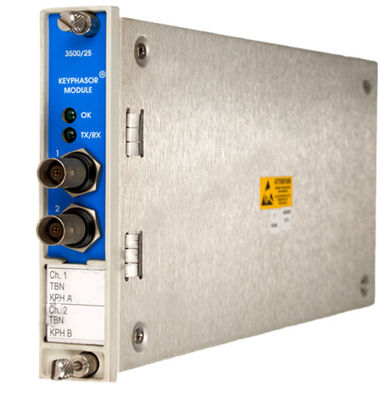

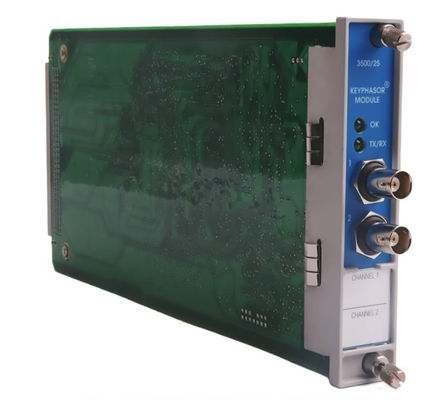

3500/25-02-01-CN Bently Nevada Módulo de entrada y salida mejorado con terminaciones internas

Bently Nevada 3500/25-02-01-CN Módulo de teclado mejorado

Descripción

El módulo 3500/25 es un módulo de dos canales de media altura utilizado para proporcionar señales Keyphasor a los módulos de monitor en un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerEl sistema de protección de la maquinaria 3500 puede aceptar hasta cuatro señales de Keyphasor para la configuración normal y hasta ocho señales de Keyphasor en una configuración emparejada.

El módulo Keyphasor mejorado es un módulo de sistema 3500 mejorado.Ofrece capacidades de procesamiento de señales Keyphasor ampliadas sobre el diseño anterior, manteniendo una completa compatibilidad hacia abajo en términos de forma, adaptarse y funcionar con los módulos Keyphasor existentes para su uso
El módulo Keyphasor, PWA 125792-01, se sustituye por completo por el módulo actualizado 149369-01.

Información

Módulo de teclado mejorado
Se aplicarán las siguientes medidas:
• A: Número de canales
01 Tarjeta Keyphasor única de media altura de 2 canales (pedido de 2 canales)
02 Dos tarjetas Keyphasor de 2 canales de media altura (pedido de 4 canales)
• B: Tipo de módulo de E/S
01 Módulo de E/S con terminaciones internas
02 Módulo de E/S con terminaciones externas
03 Barrera interna de E/S con terminaciones internas
04 Módulo de E/S aislado con terminaciones internas (diseñado para su uso con captadores magnéticos)
05 Módulo de E/S aislado con terminaciones externas (diseñado para su uso con captores magnéticos)
• C: Opción de aprobación de la agencia
00 No es necesario
01 CSA/NRTL/C (clase 1, División 2)
02 ATEX/IECEx/CSA (clase 1 zona 2)

Cables
3500 Señales del keyphasor (KPH) al cable de bloqueo de terminación externa (ET)
129530-AAAA-BB
• A:Duración del cable
0005 5 pies (1,5 metros)
0007 7 pies (2,1 metros)
0010 10 pies (3 metros)
0025 25 pies (7,5 metros)
0050 50 pies (15 metros)
0100 100 pies (30,5 metros)
• B: Instrucciones de montaje
01 No ensamblado
02 Reunidos

Las piezas

• 149369-01 Módulo de teclado mejorado
• 125800-01 Módulo de entrada/salida de keyphasor (terminaciones internas)
• 126648-01 Módulo de entrada/salida del keyphasor (terminaciones externas)
• 125800-02 Módulo de E/S aislado de keyphasor (terminaciones internas) (diseñado para su uso con tomadoras magnéticas)
• 126648-02 Módulo de E/S aislado del Keyphasor (Terminaciones externas) (Diseñado para su uso con recogidas magnéticas)
• 135473-01 Módulo de E/S de Keyphasor (barreras internas y terminaciones internas.
• 04425545 Correa de muñeca de puesta a tierra (para uso único)
• 00580438 Cabeza del conector, terminación interna, posición 4, verde
• 00502133 Cabeza del conector, terminación interna, 12 posiciones, azul
• 129770 Guía del usuario del módulo Keyphasor
