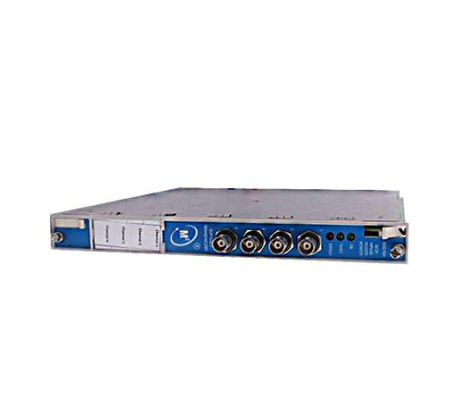

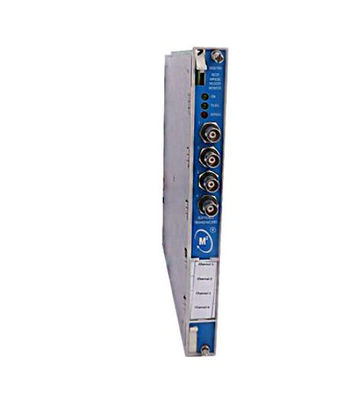

3500/61-01-00 Sistema de vigilancia de vibraciones Bently Nevada Monitores de temperatura con salidas de registrador

Bently Nevada 3500/61-01-00 Monitores de temperatura con salidas de registro

Descripción

Los módulos 3500/61 proporcionan seis canales de monitorización de la temperatura y aceptan tanto el detector de temperatura de resistencia (RTD) como las entradas de temperatura del termoparejo (TC).Los módulos condicionan estas entradas y las comparan con los puntos de ajuste de alarma programables por el usuarioEl 3500/60 y el 3500/61 proporcionan funcionalidades idénticas, excepto que el 3500/61 proporciona salidas de grabadora para cada uno de sus seis canales, mientras que el 3500/60 no lo hace.

El usuario programa los módulos para realizar mediciones de temperatura RTD o TC utilizando el software de configuración de rack 3500.Se dispone de diferentes módulos de E/S en las versiones no aisladas o aisladas de RTD/TC.El usuario puede configurar la versión no aislada de RTD/TC para aceptar TC o RTD, o una mezcla de entradas de TC y RTD.La versión aislada TC proporciona 250 Vdc de aislamiento de canal a canal para proteger contra interferencias externas.

Cuando se utilicen en una configuración Triple Modular Redundant (TMR), los monitores de temperatura deben instalarse adyacentes entre sí en grupos de tres.el sistema emplea dos tipos de votación para garantizar un funcionamiento preciso y evitar fallos de un solo punto.

Información

Salidas del grabador
Se aplicarán las disposiciones siguientes:
• A: Tipo de módulo de E/S
01 RTD/TC No aislado con terminaciones internas
02 RTD/TC No aislado con terminaciones externas
03 TC aislado con terminaciones internas
04 TC aislado con terminaciones externas
05 RTD/TC No aislado con barreras internas y terminaciones internas
• B: Opción de aprobación de la agencia
00 Ninguno
01 CSA/NRTL/C (clase 1, División 2)
02 ATEX/CSA (clase 1, zona 2)

3500/61 Salida del grabador al cable de bloque de terminación externa (ET)
134543- AXX BXX
• A: longitud del cable
0005 5 pies (1,5 metros)
0007 7 pies (2,1 metros)
0010 10 pies (3,0 metros)
0025 25 pies (7,5 metros)
0050 50 pies (15 metros)
0100 100 pies (30,5 metros)
• B: Instrucciones de montaje
01 No ensamblado
02 Reunidos

3500/61-Específico
• 133811-02 3500/61 Monitor (Sustituido por el PN 163179-02).
• 135343-01 IC del firmware
• 133819-02 3500/61 RTD/TC Terminadores internos de módulos de E/S no aislados
• 133827-02 3500/61 Terminadores externos de módulos de E/S no aislados de RTD/TC.
• 133835-02 3500/61 TC Terminaciones internas de módulos aislados de E/S.
• 133843-02 3500/61 TC Modulo de E/S aislado terminaciones externas.
• 133892-01 3500/61 Bloque de terminación externa de salida del registrador (conectores de banda terminal).
• 133900-01 3500/61 Bloque de terminación externa de salida del registrador (conectores de estilo euro).
• 136711-02 3500/61 Módulo I/O RTD/TC con barreras internas y terminaciones internas (no aislado)
