Aislador galvánico HART de 4–20 mA intrínsecamente seguro mtl5541
Descripción:
Fabricante :MTL
Producto N.o. : MTL5531
https://www.achievers-automation.comMás productos
Abastecimiento confiable de componentes industriales para empresas
Este componente de automatización industrial se suministra para adquisiciones empresariales. Se admite la fabricación bajo pedido y la entrega directa, con precios cotizados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de las condiciones y la estimación del tiempo de entrega antes de realizar el pedido. Se proporcionan términos de cotización claros y comunicación consistente para ayudar a los socios a gestionar las expectativas y completar transacciones con confianza. Se encuentran disponibles verificaciones o aclaraciones adicionales cuando sea necesario, lo que respalda la contratación profesional y la cooperación a largo plazo.

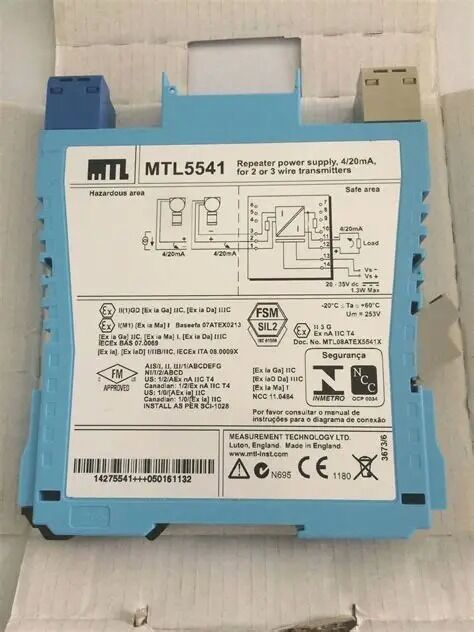

ElMTL MTL5541es un aislador galvánico monocanal compacto dentro de la serie de carril DIN MTL5500, fabricado por Eaton MTL Instruments. Alimenta y repite señales de transmisores de campo de 4–20 mA de 2 y 3 cables instalados en zonas explosivas peligrosas, brindando salida analógica aislada a DCS, PLC y sistemas de grabación del lado seguro, al mismo tiempo que admite comunicación digital HART bidireccional completa para configuración y diagnóstico de transmisores inteligentes.Eaton.
Esta unidad proporciona aislamiento galvánico completo entre el circuito de campo peligroso, el circuito de control seguro y la fuente de alimentación de 24 V CC para eliminar el ruido del bucle de tierra y el acoplamiento cruzado transitorio. Suministra un voltaje de bucle estable de 16,5 V a transmisores de campo con una señal de 20 mA, con un tiempo de respuesta ultrarrápido de 50 µs y una alta precisión de transferencia. La seguridad intrínseca Ex ia totalmente certificada permite la instalación directa en ubicaciones peligrosas de Zona 0/Clase I Div 1 y está evaluada según IEC 61508 para la implementación de sistemas instrumentados de seguridad SIL 2. La carcasa estrecha y delgada de 16 mm permite el apilamiento de gabinetes de alta densidad para bastidores de medición de procesos de múltiples bucles en instalaciones de petróleo y gas, químicas, farmacéuticas y de aguas residuales.
Detalle:
| Elemento de parámetro |
Valor estándar oficial de la hoja de datos MTL5541 |
| Código de modelo completo |
MTL5541 (variantes T/S disponibles) |
| Fabricante de la marca |
Instrumentos MTL (Eaton Crouse-Hinds) |
| Cantidad de canales |
Monocanal para transmisores de 2/3 hilos |
| Rango de entrada del lado peligroso |
0–24 mA (ventana de medición nominal de 4–20 mA) |
| Voltaje de alimentación del transmisor a 20 mA |
Alimentación de bucle estable de 16,5 V CC |
| Señal de salida del lado seguro |
Repetida de 0 a 24 mA (señal de proceso estándar de 4 a 20 mA) |
| Resistencia máxima de carga lateral segura (MTL5541-T) |
0–450 Ω a 20 mA; 0–360 Ω a 24 mA |
| Carga máxima del disipador (versión actual del disipador MTL5541-S) |
600 Ω |
| Precisión de transferencia (20 °C ambiente) |
Mejor que ±15 µA |
| Coeficiente de deriva de temperatura |
< 0,8 µA / °C |
| Ruido de ondulación de salida |
< 50 µA pico a pico |
| Tiempo de respuesta de la señal |
Se asienta dentro del 10% del valor final en 50 µs |
| Soporte de comunicación digital |
Protocolo HART bidireccional (terminales 1 y 2) |
| Compatibilidad de ancho de banda HART |
500 Hz – 10 kHz señales digitales superpuestas |
| Rango de voltaje de funcionamiento de suministro |
20 V CC – 35 V CC (24 V CC nominales) |
| Consumo máximo de corriente (señal de 24 V, 20 mA) |
51mA |
| Disipación de energía interna máxima |
0,7 W a 24 V CC |
| Clasificación de aislamiento galvánico |
253 V rms/CC entre circuitos peligrosos y seguros |
| Categoría de especificación |
Datos técnicos detallados |
| Estándar de montaje |
EN 60715 Carril DIN sección T estándar de 35 mm |
| Dimensiones exteriores del módulo (An × Al × Pr) |
Carcasa compacta y delgada de 16 mm × 121 mm × 108 mm |
| Peso neto de una sola unidad |
150 gramos |
| Material de la carcasa |
Polímero termoplástico amarillo ignífugo |
| Terminación del cableado |
Terminales de abrazadera de tornillo, acepta conductores de cable de hasta 2,5 mm² |
| Indicador de estado |
Luz LED verde de estado de la fuente de alimentación |
| Temperatura ambiente de funcionamiento continuo |
-20°C ~ +60°C |
| Rango de temperatura de almacenamiento |
-40°C ~ +80°C |
| Certificaciones de seguridad intrínseca |
ATEX Ex ia IIC T4–T6, IECEx, FM Clase I Div 1 / Div 2 |
| Compatibilidad con zonas peligrosas |
Zona 0, Zona 1, Zona 2; Grupos de gases IIA / IIB / IIC |
| Parámetros de la entidad de seguridad intrínseca |
Vo=28 V, Io=93 mA, Po=651 mW, capacitancia interna insignificante |
| Clasificación de seguridad funcional |
IEC 61508 evaluado, arquitectura SIS simplex compatible con SIL 2 |
| Estándares de cumplimiento industrial |
Seguridad EN 61010-1, inmunidad EMC EN 61326-1, cumple con RoHS |
| Voltaje de prueba de aislamiento |
Resistencia dieléctrica de 1500 V rms entre circuitos peligrosos/seguros |
Marca
MTL (Measurement Technology Limited) es una empresa británica que se centra en la seguridad de la automatización industrial y la tecnología a prueba de explosiones. Fue fundada en 1955 y tiene su sede en Manchester. Actualmente, MTL es una marca de Eaton Corporation y está afiliada a la cartera de productos CrouseHinds de Eaton, centrándose en proporcionar soluciones de seguridad intrínseca para entornos industriales peligrosos.
Como empresa líder mundial en gestión de energía, Eaton fortalece aún más su competitividad en los campos de control de procesos industriales, equipos a prueba de explosiones y redes de seguridad mediante la adquisición e integración de la tecnología y las líneas de productos de MTL. La línea de productos de MTL (como puertas de seguridad, puertas de aislamiento, protectores contra sobretensiones, etc.) se ha convertido ahora en un componente central del campo de automatización industrial de Eaton.
Introducción de la empresa:
Automatización de logrosLimited tiene más de 10 años de experiencia en el mercado de la automatización industrial, especializada en la reventa de sondas, sensores, DCS, barrera aisladora, HMI, PLC, adaptadores, conectores Profibus y cables sellados de fábrica de marcas como BENTLY NEVADA.E+H,MTL, AB, Pepperl+Fuchs,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM, etc. Si tiene alguna solicitud, no dude en contactarnos.
A continuación se muestran las MEJORES MARCAS que manejamos en los últimos 14 años:
Preguntas frecuentes de los triunfadores
P: ¿Los productos son unidades OEM originales?
R: Estos artículos han sido certificados por Achievers Automation Limited como unidades OEM genuinas obtenidas a través de canales OEM o de terceros independientes.
P: ¿Cómo organizarán el envío?
R: Podemos organizar el envío según su solicitud. Hemos cooperado con un transportista que puede organizar el envío a través de FedEx, DHL, TNT a buen precio.
P: ¿Cuál es la garantía de los productos?
R: Garantía de un año.
