MTL5532 aislador de pulso MTL instrumentos 4/20mA salidas de corriente

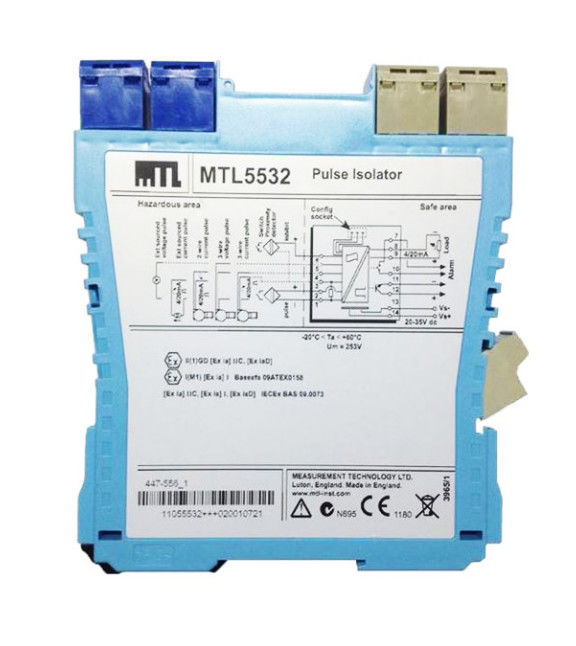

MTL5532 aislador de pulso de instrumentos MTL

El MTLx532 aisla los pulsos de un interruptor, detector de proximidad, corriente
un transmisor de pulso o un transmisor de pulso de voltaje situado en un lugar peligroso
Es ideal para aplicaciones que requieren altas frecuencias de pulso y velocidades rápidas.
Los tiempos de respuesta, repitiendo los pulsos en el área segura.
También se proporciona una salida proporcional a la frecuencia, junto con un relé.
la salida, que puede configurarse para actuar como alarma.
Se realizará con un ordenador personal.

Especificación
Véase también la especificación común

• Número de canales
Uno, totalmente flotante
• Tipo de sensor
Se aplicará el sistema de detección de proximidad (NAMUR/BS EN 6094756.2001).
.2 ◄ o 3 ◄ transmisor de voltaje o pulso por cable
• Ubicación del interruptor
Zona 0, zona peligrosa IIC, T6
División 1, Grupo A, ubicación peligrosa
• Ubicación del detector de proximidad o del transmisor
Zona 0, IIC, T4T6 si está debidamente certificada
Es el Div.1, Grupo A, ubicación peligrosa
• Input
Entrada del interruptor:
Salida encendida si el interruptor está cerrado
Entrada del detector de proximidad:
Excitación: de 7,0 a 9,0 V de corriente continua desde 1kΩ nominal
La potencia de salida está encendida si la entrada es > 2,1 mA* (< 2kΩ)
La potencia de salida se apagará si la entrada es < 1,2 mA* (> 10 kΩ)
Histeresis de conmutación: 0,2 mA (650Ω) nominal
*Normas NAMUR y BS EN 6094756:2001
Entrada de corriente de pulso:
Fuente de alimentación del transmisor: 16,5 V de corriente continua a 20 mA
Corriente de cortocircuito: 24 mA
La potencia de salida de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ens
Histeresis de conmutación: 0,5 mA
Entrada de voltaje y pulso
Impedancia de entrada: > 10kΩ
Voltado nominal en el punto de conmutación (Vsp): 3, 6 o 12 V
(Usuario seleccionable mediante interruptores situados en el lateral del módulo)
La velocidad de salida es la velocidad de salida de la unidad.
Histeresis de conmutación: 100 mV + (0,1 x Vsp) típico
• Salida de pulso de la zona segura
El retraso máximo: 10 μs.
Válvulas de encendido y de encendido
Corriente máxima de fuga fuera de estado: 10 μA
Resistencia máxima en estado: 25Ω
Corriente máxima en estado activo: 50 mA
Salida apagada en caso de fallo del suministro
Nota: La señal LFD está protegida por un diodo de Zener contra cargas inductivas.
• Salida de corriente de la zona segura
Retardo de captura de entrada: 2 períodos de señal (5 ms min.)
Rango de señal: de 4 a 20 mA
Bajo/sobre rango: de 0 a 22 mA
Resistencia a la carga: de 0 a 450Ω @20mA
Resistencia de salida: > 1MΩ
Se aplicarán las siguientes medidas:
Precisión: mejor que 20 μA a 20 °C
Se aplicará el método de calibración de las emisiones de gases de efecto invernadero.
Tiempo de reactivación (10% - 90%, después del cambio de paso): 60 ms
• Salida de alarma
Enciende el relé en alarma, 0,5A @ 35Vdc máximo.
• Ancho del pulso
Alto: 10 μs min
Bajo: 10 μs min
• Rango de frecuencia
0 ¢ 50 kHz - modo de salida de pulso
0 ¢ 10KHz - para la salida analógica
• Indicadores LED
Verde: indicación de potencia
Amarillo: cuando el circuito de salida está encendido
Rojo: parpadea en caso de avería o error en la línea
• Necesidad de energía
65 mA a 24 V de corriente continua
70 mA a 20 V de corriente continua
55 mA a 35 V de corriente continua
• Disipación de energía dentro de la unidad
1.35W máximo a 24V
1.75W máximo a 35V
• Descripción de la seguridad (Um = 253 V rms o dc)
Las terminales 2 a 1 y 6 a 1
- ¿ Qué?_o= 10,5 V I_oSe trata de un sistema de control de las emisiones de gases._o= 37 mW
Las terminales 4 a 3 y 1
- ¿ Qué?_o= 28 V I_o= 93 mA P_o= 651 mW
Las terminales 3 a 1
Aparatos no almacenadores de energía ≤ 1,5 V, ≤ 0,1 A y ≤ 25 mW; pueden ser
conectados sin certificación adicional a cualquier bucle de circuito abierto con un voltaje de circuito abierto < 28 V
Las terminales 5 a 4 y 1
V._{el máximo}≤ 28V, I_{el máximo}≤ 94 mA, P_{el máximo}≤ 0,66 W
• Configurador
Una computadora personal con software MTL PCS45 con una interfaz serie PCL45USB.
