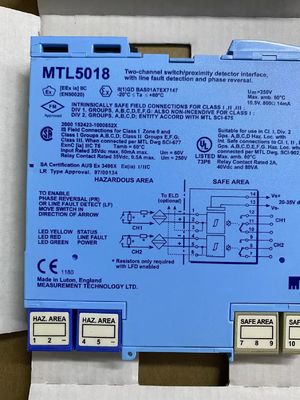

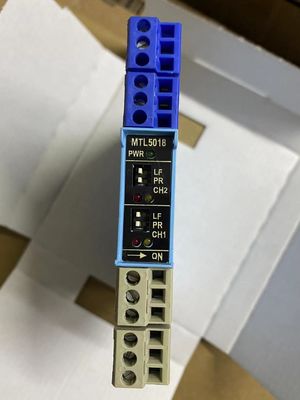

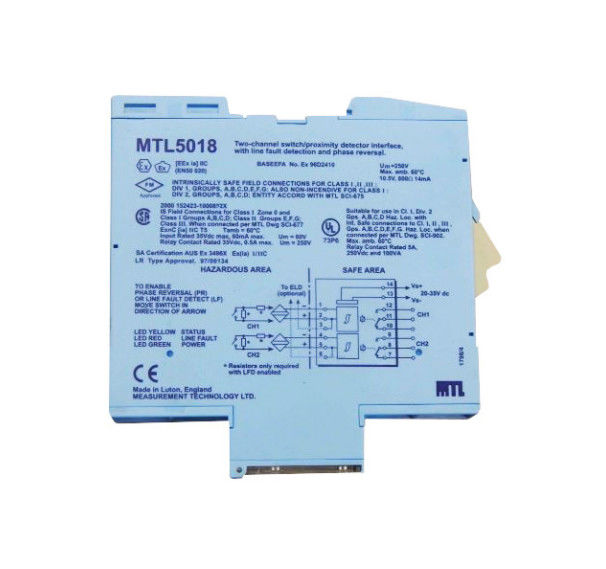

MTL5018 Interfaz del detector de proximidad de instrumentos MTL Número de canales 2

MTL5018 Interfaz del detector de proximidad de instrumentos MTL

El MTL5018 permite controlar dos cargas de zona segura mediante dos
En el caso de los dispositivos de detección de proximidad situados en zonas peligrosas, se utilizarán interruptores o detectores de proximidad.
Se proporcionan salidas de relé. El control independiente de inversión de fase permite
una condición de alarma que se señale para cualquiera de los estados del sensor.
el dispositivo de detección de fallas de línea seleccionable (LFD) detecta una falla abierta o corta
circuito en cualquiera de los circuitos de campo.

Especificación
Véase también la especificación común
• Número de canales
Dos.
• Ubicación de los interruptores
Zona 0, zona peligrosa IIC, T6
División 1, lugar peligroso del grupo A
• Ubicación del detector de proximidad
Zona 0, IIC, zona peligrosa T4?? 6 si está debidamente certificada
División 1, lugar peligroso del grupo A
• Salida de la zona segura
Dos relés con contactos de cambio
• Las entradas de las zonas peligrosas
Entradas conformes a las normas NAMUR/DIN 19234 para detectores de proximidad
• Voltagem aplicada al sensor
7 a 9 V desde 1kΩ ±10%
• Características de entrada y salida
Fase normal (inversa):
la potencia de salida está activada (desactivada) si Iin > 2,1 mA o Rin < 2kΩ
la salida está desactivada (activada) si Iin < 1,2 mA o Rin > 10 kΩ
Hysteresis: 200 μA, típico
• Detección de fallas en la línea (LFD)
Seleccionable por el usuario a través de interruptores en la parte superior de la unidad. Las fallas de línea son indicadas por un LED para cada canal. Una falla de línea detectada desactiva el relé.
Alerta de circuito abierto activada si el Iin < 100 μA
Se apagará la alarma de circuito abierto si Iin> 250 μA
Se activará la alarma de cortocircuito si Rin < 100Ω
Alarma de cortocircuito apagada si Rin> 360Ω
Nota: Las resistencias deberán instalarse cuando se utilice el dispositivo LFD con una entrada de contacto.
500Ω a 1kΩ en serie con interruptor
20 kΩ a 25 kΩ en paralelo con el interruptor
• Inversión de fase
Independiente para cada canal, seleccionable por el usuario
• Tipo de relé
Con un solo polo, contactos de cambio
Nota: las cargas reactivas deben suprimirse adecuadamente.
• Características del relé
Tiempo de respuesta: 10 ms como máximo
El valor de contacto es de 250 V ac, 2A, cosø > 0.7
40 V de corriente continua, 2 A, carga resistiva

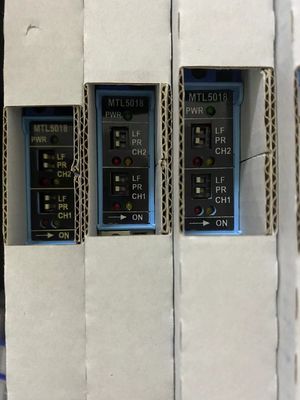

• Indicadores LED
Verde: indicación de potencia
Amarillo: dos: estado de cada canal (cuándo las salidas están energizadas)
Rojo: dos: indicación de la LFD para cada canal (cuando se detecte una falla de línea)
• Consumo máximo de corriente
60 mA a 20 V
60 mA a 24 V
40 mA a 35 V
• Disposición máxima de energía
1.4W a 24 V
1.5W a 35 V
• El aislamiento
250 V de corriente alterna o continua entre la fuente de alimentación, los circuitos de zonas peligrosas y las salidas de relé
• Descripción de la seguridad (cada canal)
10.5V, 800Ω, 14mA, Um= 250V rms o dc
