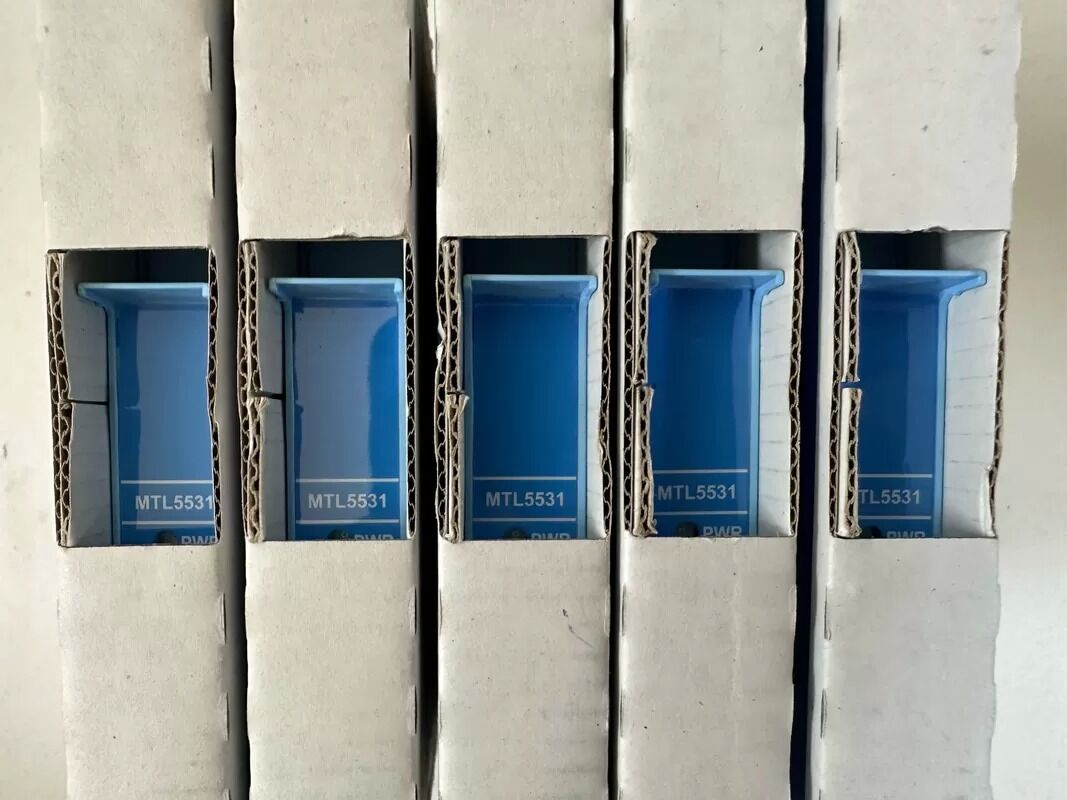

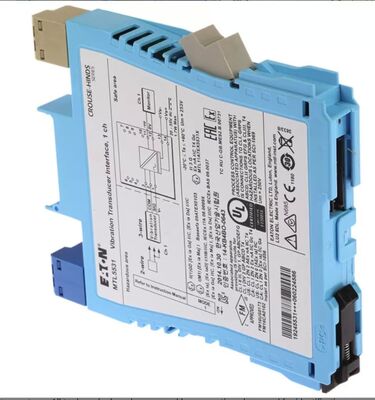

MTL5531 Aislador de transductor de vibración intrínsecamente seguro
Descripción:
Fabricante:Término máximo
Producto N- ¿Qué es? : MTL5531
Se trata de un proyecto de investigación y desarrollo.Más productos
Obtención fiable de componentes industriales para las empresas
Este componente de automatización industrial se suministra para la adquisición de empresas. Se admite la fabricación a pedido y la entrega por adelantado, con precios indicados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de la condición y la estimación del tiempo de entrega antes de realizar el pedido.Se proporcionan términos de cotización claros y una comunicación coherente para ayudar a los socios a gestionar las expectativas y completar las transacciones con confianzaSe dispone de verificación o aclaración adicional cuando sea necesario, apoyando la contratación profesional y la cooperación a largo plazo.
ElMTL MTL5531es un aislador de señal de vibración compacto de un solo canal aislado galvánicamente dentro de la serie MTL5500, fabricado por Eaton MTL Instruments.Interface sensores de vibración de corriente de 2 alambres y sondas / acelerómetros de corriente de remolino de 3 alambres instalados en zonas peligrosas de explosión, que reproduce las señales de vibración a los PLC de vigilancia del lado seguro y a los sistemas de condición de la máquina.
Esta unidad proporciona un aislamiento galvánico completo de 3 puertos entre el circuito de sensores peligrosos, la salida de monitoreo segura y la fuente de alimentación de 24 V de corriente continua para eliminar el ruido del circuito de tierra y el acoplamiento cruzado transitorio.Es compatible con el usuario conmutable 3Excitación de.3mA para transductores de vibración de 2 alambres, ancho de banda de señal de 47 kHz para firmas de vibración de máquinas de alta frecuencia, y está certificado para lugares peligrosos de la Zona 0 / Clase I Div 1.Evaluación de acuerdo con la IEC 61508, MTL5531 alcanza la capacidad SIL 2 para sistemas de seguridad instrumentalizados simples, adecuados para la monitorización de equipos giratorios críticos en plantas de petróleo y gas, petroquímica y generación de energía.Una carcasa delgada de 16 mm DIN maximiza la densidad del gabinete para los racks de monitoreo de vibración de múltiples puntos.
Detalle:
| Parámetro |
Valor oficial de la hoja de datos MTL5531 |
| Código modelo completo |
MTL5531 |
| Marca y fabricante |
Los instrumentos de MTL (Eaton Crouse-Hinds) |
| Configuración del canal |
Interfaz del transductor de vibración de un solo canal |
| Sensores laterales peligrosos compatibles |
Sensores de vibración de corriente de 2 alambres; sondas de corriente de remolino de 3 alambres / acelerómetros |
| Corriente de excitación del transductor de 2 alambres |
3.3 mA nominal, con interruptor de hardware seleccionable |
| Impedancia de entrada peligrosa |
10 kΩ (terminales de señal 2 y 3) |
| Rango aceptable de tensión de la señal de entrada |
-20 V mínimo a -0,5 V máximo |
| Precisión de transferencia de CC (+20 °C) |
Se aplicarán las siguientes medidas: |
| Precisión de transferencia de CA |
0 ′1 kHz: ± 1%
1 ‰ 10 kHz: -5% ~ +1%
10 ∼ 20 kHz: -10% ~ +1% |
| Ancho de banda de la señal (-3dB típico) |
47 kHz |
| Retraso máximo de fase |
< 14 μs |
| Coeficiente de temperatura |
±50 ppm/°C (10 ∼65 °C)
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
| Opciones de salida lateral seguras |
Válvula de salida de voltaje LU / corriente activa de salida de Li |
| Resistencia máxima a la carga de salida (corriente) |
350 Ω |
| Rango de funcionamiento de la tensión de alimentación |
20 V de corriente continua ~ 35 V de corriente continua nominal |
| Consumo máximo de corriente (24 V, carga de 10 mA) |
65 mA |
| Disposición máxima de energía interna |
1.33 W |
| Calificación de aislamiento galvánico |
3 puertos de aislamiento completo, barrera de aislamiento de 253 V rms |
| Categoría de especificaciones |
Datos técnicos detallados |
| Estándar de montaje |
En el caso de los vehículos de las categorías M1, M2 y N3 |
| Las dimensiones exteriores del módulo (W × H × D) |
En el caso de los vehículos de la categoría M1 y N1, el valor de los valores de los vehículos de la categoría M1 y N2 será igual o superior al valor de los valores de los vehículos de la categoría M1. |
| Peso neto por unidad |
110 g (0,11 kg) |
| Materiales para la vivienda |
Polímero termoplástico amarillo ignífugo |
| Tipo de terminación |
Los demás aparatos para la fabricación o el almacenamiento de productos del capítulo 85 |
| Indicador de potencia |
LED verde para el estado de potencia de funcionamiento |
| Temperatura ambiente de funcionamiento continuo |
-20 °C ~ +60 °C |
| Rango de temperatura de almacenamiento |
-40 °C ~ +80 °C |
| Certificaciones de seguridad intrínseca |
En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de referencia se calculará en función de los valores de referencia de los vehículos de la categoría M2. |
| Compatibilidad de las zonas peligrosas |
Zona 0, Zona 1, Zona 2; Grupos de gases A·D |
| Parámetros de la entidad de seguridad intrínseca |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, capacidad interna insignificante |
| Calificación de seguridad funcional |
Se ha evaluado según la norma IEC 61508 y es compatible con SIL 2 (arquitectura simple, HFT=0) |
| Normas de conformidad industrial |
EN 61010-1, EN 61326-1 EMC industrial, conforme con el Reglamento RoHS |
| Rendimiento de la inmunidad EMC |
Criterio Una operación continua bajo interferencia electromagnética industrial |
