Convertidor de temperatura de aislamiento intrínsecamente seguro MTL5573
Descripción:
Fabricante :MTL
Producto N.o. : MTL5573
https://www.achievers-automation.comMás productos
Abastecimiento confiable de componentes industriales para empresas
Este componente de automatización industrial se suministra para adquisiciones empresariales. Se admite la fabricación bajo pedido y la entrega directa, con precios cotizados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de las condiciones y la estimación del tiempo de entrega antes de realizar el pedido. Se proporcionan términos de cotización claros y comunicación consistente para ayudar a los socios a gestionar las expectativas y completar transacciones con confianza. Se encuentran disponibles verificaciones o aclaraciones adicionales cuando sea necesario, lo que respalda la contratación profesional y la cooperación a largo plazo.

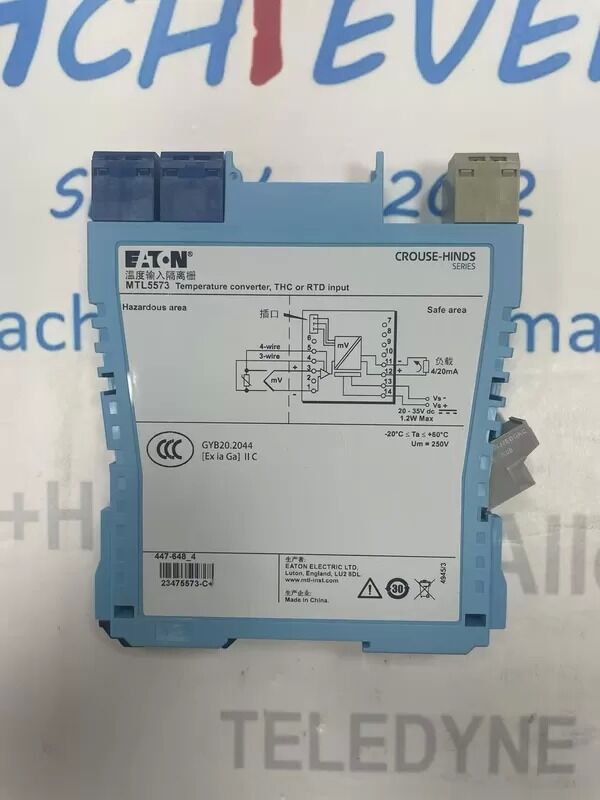

ElMTL MTL5573es un convertidor de temperatura compacto monocanal aislado galvánicamente perteneciente a la serie MTL5500 de aisladores intrínsecamente seguros, fabricado por Eaton MTL Instruments. Convierte señales de temperatura de bajo nivel de sensores RTD o termopar (THC) instalados en zonas explosivas peligrosas en salidas analógicas estándar de 4 a 20 mA para DCS, PLC y equipos de grabación del lado seguro.Alibaba.co....
Esta unidad proporciona aislamiento galvánico completo de 3 puertos entre el lado del sensor peligroso, el lado de control seguro y la fuente de alimentación, eliminando la interferencia del bucle de tierra y el acoplamiento cruzado transitorio. Admite linealización configurable por software, alcance de sensores, diagnóstico de fallas y compensación de unión fría (CJC) para entradas de termopar. El formato estrecho de riel DIN de 16 mm permite la instalación de gabinetes de alta densidad, con aprobaciones de seguridad intrínseca certificadas para ubicaciones peligrosas de Zona 0/Clase I Div 1 en plantas de petróleo y gas, químicas y farmacéuticas. La detección de fallas del sensor integrado genera señales fuera de rango NAMUR NE43 configurables de escala ascendente/descendente para sistemas lógicos de alarma.
Detalle:
| Elemento de parámetro |
Valor oficial de la hoja de datos MTL5573 |
| Código de modelo completo |
MTL5573 |
| Marca |
Instrumentos MTL (Eaton Crouse-Hinds) |
| Conteo de canales |
1 solo canal |
| Entradas laterales peligrosas admitidas |
Todos los tipos de termopares (J,K,T,E,R,S,B,N,XK); RTD de 2/3/4 hilos (Pt100/Pt500/Pt1000, Cu/Ni); señales de bajo nivel mV |
| Corriente de excitación nominal RTD |
200 µA |
| Resistencia máxima del cable del termopar |
600 Ω |
| Compensación de unión fría (CJC) |
ON/OFF seleccionable por software; Error CJC ≤ 1,0 °C |
| Señal de salida estándar |
4–20 mA, resistencia de carga máxima 600 Ω |
| Estándar fuera de rango |
Característica de falla configurable MTL o NAMUR NE43 |
| Precisión de calibración (+20 °C) |
THC/mV: ±15 µV o ±0,05% de entrada (lo que sea mayor)
RTD: ±80 mΩ
Salida: ±11 µA |
| Rendimiento de rechazo |
Rechazo de modo común: 120 dB (240 V 50/60 Hz)
Rechazo del modo serie: 40 dB (50/60 Hz) |
| Entrada de fuente de alimentación |
24 V CC nominal (rango operativo de 20 a 35 V CC) |
| Consumo actual máximo |
50 mA a 24 V CC (salida de 20 mA) |
| Disipación de potencia máxima |
1,2 W a 24 V CC |
| Clasificación de barrera de aislamiento |
Aislamiento galvánico completo de 3 puertos; Um = 253 V eficaces/CC |
| Categoría de especificación |
Datos técnicos detallados |
| Estándar de montaje |
Carril DIN estándar EN 60715 de 35 mm. |
| Dimensiones del módulo (An × Al × Pr) |
Carcasa compacta y delgada de 16 mm × 99 mm × 110 mm |
| Peso unitario neto |
115 gramos |
| Material de la carcasa |
Termoplástico amarillo ignífugo |
| Tipo de terminal |
Terminales de abrazadera de tornillo para cableado de instrumentos de campo |
| Temperatura ambiente de funcionamiento |
-20°C ~ +60°C |
| Rango de temperatura de almacenamiento |
-40°C ~ +80°C |
| Certificaciones de seguridad intrínseca |
ATEX Ex ia IIC T4, IECEx, FM Clase I Div 1 / Div 2 |
| Compatibilidad con zonas peligrosas |
Zona 0, Zona 1, Zona 2; Grupos AD |
| Parámetros de seguridad intrínsecos |
Ui = 30 V, Ii = 200 mA, Pi = 1,2 W, Ci insignificante |
| Indicador de diagnóstico |
Alarma LED amarilla por rotura de sensor/fallo de circuito abierto |
| Método de configuración |
Software de PC a través de un conector de configuración dedicado |
| Estándares de cumplimiento industrial |
EN 61010-1, EN 61326-1 EMC, cumple con RoHS |
Marca
MTL (Measurement Technology Limited) es una empresa británica que se centra en la seguridad de la automatización industrial y la tecnología a prueba de explosiones. Fue fundada en 1955 y tiene su sede en Manchester. Actualmente, MTL es una marca de Eaton Corporation y está afiliada a la cartera de productos CrouseHinds de Eaton, centrándose en proporcionar soluciones de seguridad intrínseca para entornos industriales peligrosos.
Como empresa líder mundial en gestión de energía, Eaton fortalece aún más su competitividad en los campos de control de procesos industriales, equipos a prueba de explosiones y redes de seguridad mediante la adquisición e integración de la tecnología y las líneas de productos de MTL. La línea de productos de MTL (como puertas de seguridad, puertas de aislamiento, protectores contra sobretensiones, etc.) se ha convertido ahora en un componente central del campo de automatización industrial de Eaton.
Introducción de la empresa:
Automatización de logrosLimited tiene más de 10 años de experiencia en el mercado de la automatización industrial, especializada en la reventa de sondas, sensores, DCS, barrera aisladora, HMI, PLC, adaptadores, conectores Profibus y cables sellados de fábrica de marcas como BENTLY NEVADA.E+H,MTL, AB, ,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM, etc. Si tiene alguna solicitud, no dude en contactarnos.
A continuación se muestran las MEJORES MARCAS que manejamos en los últimos 14 años:
Preguntas frecuentes de los triunfadores
P: ¿Los productos son unidades OEM originales?
R: Estos artículos han sido certificados por Achievers Automation Limited como unidades OEM genuinas obtenidas a través de canales OEM o de terceros independientes.
P: ¿Cómo organizarán el envío?
R: Podemos organizar el envío según su solicitud. Hemos cooperado con un transportista que puede organizar el envío a través de FedEx, DHL, TNT a buen precio.
P: ¿Cuál es la garantía de los productos?
R: Garantía de un año.
