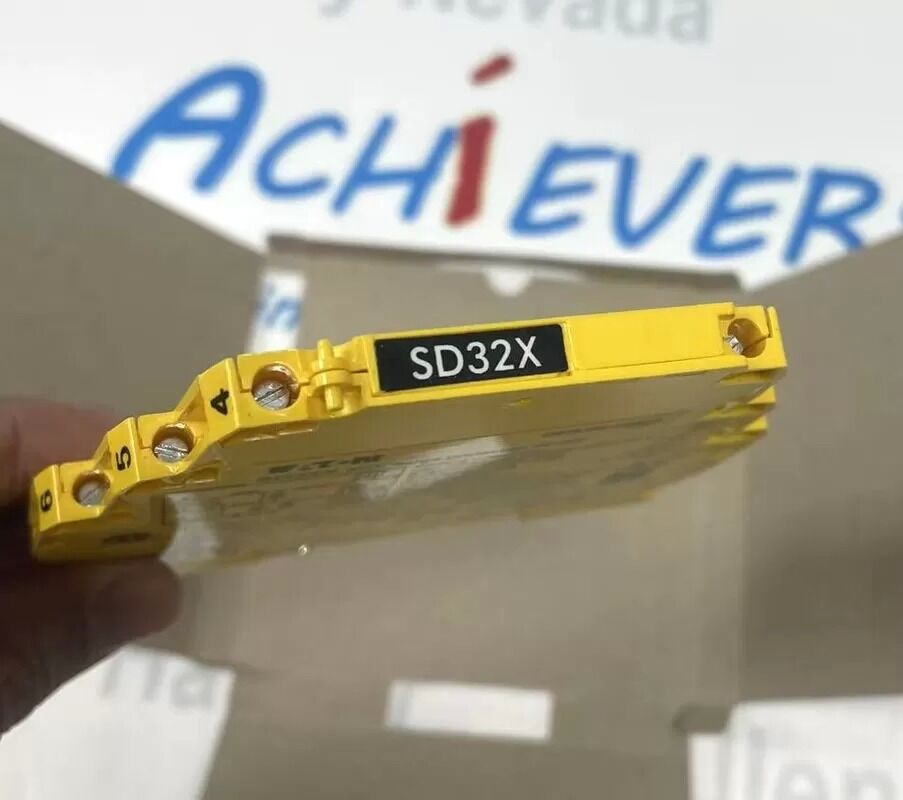

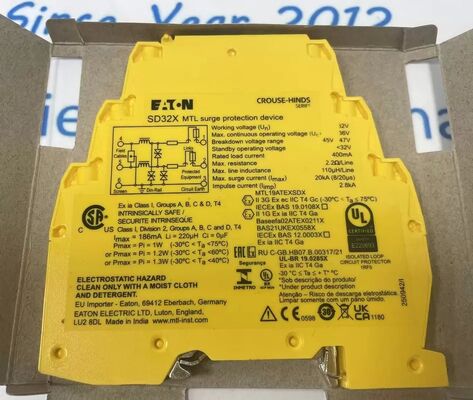

Dispositivo de protección contra sobretensiones en carril DIN MTL SD32X
Descripción:
Fabricante :MTL
Producto N.o. :SD32X
https://www.achievers-automation.comMás productos
Abastecimiento confiable de componentes industriales para empresas
Este componente de automatización industrial se suministra para adquisiciones empresariales. Se admite la fabricación bajo pedido y la entrega directa, con precios cotizados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de las condiciones y la estimación del tiempo de entrega antes de realizar el pedido. Se proporcionan términos de cotización claros y comunicación consistente para ayudar a los socios a gestionar las expectativas y completar transacciones con confianza. Se encuentran disponibles verificaciones o aclaraciones adicionales cuando sea necesario, lo que respalda la contratación profesional y la cooperación a largo plazo.
ElMTL SD32Xpertenece a la serie de protección contra sobretensiones modular MTL SD, una barrera contra sobretensiones de circuito híbrido compacta diseñada para proteger el cableado de señales de procesos analógicos/digitales industriales contra sobretensiones, picos de voltaje transitorios e interferencias eléctricas inducidas.
Optimizado para bucles de control nominal de 32 VCC/22 VCA, incluidos transmisores de 4–20 mA, salidas de válvulas digitales, circuitos de alarma y controladores de solenoide, este módulo de riel DIN ultradelgado ofrece una resistencia en serie de línea ultrabaja para minimizar la atenuación de la señal. Cuenta con circuitos híbridos de supresión de sobretensiones de múltiples etapas, protección completa de conexión a tierra línea a línea y línea a pantalla, y aprobaciones de seguridad intrínseca certificadas para zonas industriales peligrosas Clase I Div 1/Ex ia. El terminal de terminación de pantalla integrado simplifica la conexión a tierra del blindaje del cable, mientras que el espacio estrecho permite el montaje en gabinete de alta densidad para sistemas de E/S DCS y PLC de gran escala. Las certificaciones globales para ubicaciones peligrosas ATEX, IECEx y FM respaldan las implementaciones de plantas de petróleo y gas, químicas, petroquímicas y de aguas residuales.
Detalle:
| Elemento de parámetro |
Valor de la hoja de datos oficial de MTL SD32X |
| Código de modelo completo |
SD32X |
| Fabricante de la marca |
Instrumentos MTL (Cooper Crouse-Hinds / Eaton) |
| Tipo de señal protegida |
E/S de proceso analógico/digital de 2 cables, bucles de 4–20 mA, salidas de solenoide, señales de alarma |
| Tensión nominal de funcionamiento (Un) |
32 VCC / 22 VCA |
| Tensión máxima de funcionamiento continuo (Uc/MCOV) |
36V |
| Corriente de señal nominal (pulg.) |
400 mA |
| Resistencia en serie por línea |
Diseño de baja resistencia de 2,2 Ω |
| Corriente de fuga máxima |
≤5 µA |
| Sobrecorriente de descarga nominal (Isn, 8/20 µs) |
3 kA |
| Capacidad máxima de sobretensión |
Clasificación máxima del circuito híbrido de 20 kA |
| Nivel de protección de voltaje (hasta @1kV/μs) |
<45V |
| Voltaje residual @ Impulso de sobretensión Isn |
60 voltios |
| Ancho de banda de señal (-3 dB a carga de 50 Ω) |
25 kilociclos |
| Tiempo de respuesta a sobretensiones |
<1 ns supresión ultrarrápida |
| Topología de protección |
Protección híbrida completa línea a línea + doble línea a pantalla/tierra |
| Categoría de especificación |
Datos técnicos detallados |
| Estándar de montaje |
Carril DIN estándar de 35 mm (EN 60715) |
| Dimensiones exteriores del módulo (largo × ancho × alto) |
Forma estrecha y ultradelgada de 99 mm × 7 mm × 102,1 mm |
| Peso unitario neto |
70 gramos |
| Conexión de terminales |
Terminales de abrazadera de tornillo para cableado de cables de campo |
| Material de la carcasa |
Termoplástico amarillo ignífugo |
| Rango de temperatura ambiente de funcionamiento |
-40°C ~ +80°C |
| Rango de temperatura de almacenamiento |
-40°C ~ +80°C |
| Certificaciones de ubicaciones peligrosas |
ATEX Ex ia IIC T4, IECEx, FM Clase I Div 1 / Div 2 |
| Estándares de cumplimiento industrial |
Protección contra sobretensiones EN 61643-21, EMC EN 61326-1, compatible con RoHS |
| Garantía de servicio |
Garantía limitada de fábrica de 10 años |
| Densidad de embalaje del gabinete |
Apilamiento de múltiples módulos de alta densidad sin interferencia térmica |
| Terminal de pantalla de cable |
Tercer terminal dedicado para una conexión a tierra de blindaje consistente |
Marca
MTL (Measurement Technology Limited) es una empresa británica que se centra en la seguridad de la automatización industrial y la tecnología a prueba de explosiones. Fue fundada en 1955 y tiene su sede en Manchester. Actualmente, MTL es una marca de Eaton Corporation y está afiliada a la cartera de productos CrouseHinds de Eaton, centrándose en proporcionar soluciones de seguridad intrínseca para entornos industriales peligrosos.
Como empresa líder mundial en gestión de energía, Eaton fortalece aún más su competitividad en los campos de control de procesos industriales, equipos a prueba de explosiones y redes de seguridad mediante la adquisición e integración de la tecnología y las líneas de productos de MTL. La línea de productos de MTL (como puertas de seguridad, puertas de aislamiento, protectores contra sobretensiones, etc.) se ha convertido ahora en un componente central del campo de automatización industrial de Eaton.
