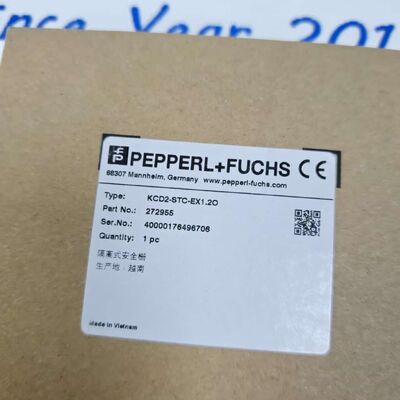

Barrera de aislamiento de fuente de alimentación del transmisor SMART KCD2-STC-EX1
Detalles del producto:
Fabricante : Pepperl + Fuchs
Producto No. : KCD2-STC-EX1,pepperl fuchs kcd2 stc ex1,kcd2 stc ex1 precio,kcd2 stc ex1,kcd2 stc ex1 2o es,p&f kcd2 stc ex1,kcd2 stc ex1 2o
https://www.achievers-automation.comMás productos
Abastecimiento confiable de componentes industriales para empresas
Este componente de automatización industrial se suministra para adquisiciones empresariales. Se admite la fabricación bajo pedido y la entrega directa, con precios cotizados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de las condiciones y la estimación del tiempo de entrega antes de realizar el pedido. Se proporcionan términos de cotización claros y comunicación consistente para ayudar a los socios a gestionar las expectativas y completar transacciones con confianza. Se encuentran disponibles verificaciones o aclaraciones adicionales cuando sea necesario, lo que respalda la contratación profesional y la cooperación a largo plazo.
KCD2-STC-EX1 es una barrera de aislamiento intrínsecamente segura de un solo canal compacta que pertenece a la serie K-System, diseñada exclusivamente para transmisores SMART de 2 cables implementados en áreas industriales con riesgo de explosión. Esta unidad KCD2-STC-EX1 proporciona aislamiento eléctrico galvánico entre los circuitos peligrosos del lado de campo y los circuitos del gabinete seguro del lado de control, lo que elimina la interferencia del bucle de tierra y al mismo tiempo ofrece un suministro de energía estable y una transmisión precisa de señales analógicas de 4–20 mA.
Detalle:
| Artículo de especificación |
Parámetro técnico |
Observación estándar y funcional |
| Modelo SKU completo |
KCD2-STC-EX1 |
Número de pieza de la barrera estándar del sistema K de |
| Fabricante de la marca |
|
Marca global de seguridad intrínseca y protección contra explosiones |
| Cantidad de canales |
1 canal único |
Fuente de alimentación del transmisor de 4–20 mA de bucle único |
| Nivel de integridad de seguridad (SIL) |
SIL 2, capacidad sistemática SC 3 |
Certificación de seguridad funcional IEC/EN 61508 |
| Rango de voltaje de suministro principal |
19 VCC ~ 30 VCC (24 VCC nominales) |
Entrada de alimentación del cableado del terminal o del riel de alimentación del gabinete de soporte |
| Consumo de corriente de funcionamiento máximo |
≤ 45 mA @ 24 VCC carga completa |
Diseño de bajo consumo de energía |
| Disipación de potencia máxima |
≤ 800mW |
Baja generación de calor para instalación de gabinetes densos |
| Rango de señal de entrada de campo |
4 mA ~ 20 mA, corriente limitada a 26 mA |
Protección contra cortocircuitos de polaridad inversa incorporada |
| Voltaje de circuito abierto del terminal de campo |
22V |
Potencia suficiente para transmisores de 2 hilos de larga distancia |
| Señal de salida del lado de control |
Opciones de señal dual de 4–20 mA / 1–5 VCC |
Compatible con módulos de entradas analógicas PLC y DCS |
| Resistencia máxima de carga lateral de control |
300 Ω (modo de salida de fuente) |
Coincidencia de carga de tarjeta DCS estándar |
| Clasificación de aislamiento galvánico |
Aislamiento seguro 375 V pico (Entrada ↔ Salida / Entrada ↔ Alimentación) |
Norma de seguridad intrínseca IEC/EN 60079-11 |
| Umbral de detección de fallas de línea |
Activador de falla ≤3 mA (circuito abierto), ≥22 mA (cortocircuito) |
Diagnóstico de fallas de cableado en tiempo real |
| Tiempo de establecimiento de respuesta de señal |
≤ 50 ms |
Transmisión rápida de señales analógicas para control de procesos de bucle cerrado |
| Artículo de especificación |
Parámetro técnico |
Instalación y observación ambiental |
| Dimensión total (An × Al × Pr) |
12,5 mm × 114 mm × 122 mm |
Carcasa delgada y ultraestrecha para ahorrar espacio en el gabinete |
| Peso unitario neto |
Aprox. 100 gramos |
Carcasa termoplástica ignífuga liviana |
| Estándar de montaje |
Carril DIN de 35 mm (EN 60715) |
Montaje universal en armario industrial. |
| Grado de protección |
IP20 |
Terminales con protección para dedos únicamente dentro de gabinetes de control |
| Temperatura de funcionamiento continuo |
-20°C ~ +60°C |
Rendimiento nominal completo sin reducción de temperatura |
| Rango de temperatura de almacenamiento |
-40°C ~ +80°C |
Estable durante el almacenamiento y transporte en almacén. |
| Marcado de áreas peligrosas |
II (1)G [Ex ia Ga] IIC; II (1)D [Ex ia Da] IIIC; Yo (M1) [Ex ia Ma] Yo |
Zona de extracción de gas, polvo y subterránea certificada |
| Certificado de explosión |
BASEEFA 13 ATEX 0077 X |
Aprobación de seguridad intrínseca UE ATEX |
| Resistencia a las vibraciones |
IEC 60068-2-6, 10–150 Hz |
Adaptarse a equipos vibratorios químicos y mineros. |
| Indicador de diagnóstico |
Luz de estado LED única |
Indicación visual de estado de fallo de bucle y alimentación |
| Estándares de cumplimiento |
ATEX 2014/34/UE, IECEx, UL cULus, EN 61326-1 |
Normas globales de protección contra explosiones industriales. |
