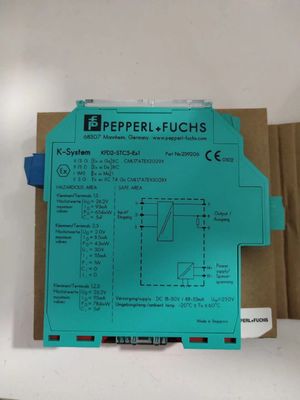

1Especificaciones generales
Tipo de señal: Entrada analógica
2Parámetros relacionados con la seguridad funcional
Nivel de integridad de seguridad (SIL): SIL 2
3. Suministro
Conexión: Recinto eléctrico o terminales 14+, 15-
Válvulas de carga de las máquinas de ensayo 18... 30 V de CC
- ¿ Qué es esto? dentro de la tolerancia de suministro
Disipación de energía: ≤ 1 W a carga máxima
Consumo de energía: ≤ 1,6 W a carga máxima
4. Entrada
Lado de la conexión: el lado del campo
Conexión: las terminales 1+, 2-, 3
Señal de entrada: 4... 20 mA
Válvula de circuito abierto/cortocircuito: las terminales 1+, 3: 23 V / 25 mA
Resistencia de entrada: las terminales de 265 Ω, 2 o 3, las terminales de 330 Ω, 1 o 3
Válvulas de carga de la corriente ≥ 16 V a 20 mA ; ≥ 20 V a 4 mA, terminales 1 + 3
5. Producción
Lado de la conexión: el lado de control
Conexión: las terminales 7+, 8-, 9- (sink)
las terminales 7-, 8+, 9+ (fuente)
Véase información adicional
Carga: 0... 800 Ω
Señal de salida: 4... 20 mA (sobrecarga > 25 mA)
- ¿ Qué es esto? hasta 50 μA rms
Alimentación externa (bucle): 2... 30 V CC
Si el voltaje externo es > 19 V, se requiere una carga ≥ ((V - 19) / 0,02) Ω. V representa el valor del voltaje externo.
La resistencia interna de 250 Ω en el terminal 9 se puede utilizar como carga.
6Características de transferencia
Desviación: a 20 °C, 4... 20 mA
≤ 10 μA, incluidas las calibraciones, la linealidad, la histeresis, las cargas y las fluctuaciones del voltaje de alimentación
Influencia de la temperatura ambiente: ≤ 0,25 μA/K
Rango de frecuencia: lado del campo hacia el lado del control: ancho de banda con señal de 0,5 Vpp 0... 7,5 kHz (-3 dB)
lado del control hacia el lado del campo: ancho de banda con señal de 0,5 Vpp 0,3... 7,5 kHz (-3 dB)
Tiempo de liquidación: 200 μs
Tiempo de subida/caída: 100 μs
7. aislamiento galvánico
Fuente de salida/alimento de energía: aislamiento funcional, tensión nominal de aislamiento de 50 V CA
8Indicadores y ajustes
Elementos de visualización: El LED
Etiquetado: espacio para el etiquetado en la parte delantera
9. Conformidad
Compatibilidad electromagnética: NO 21:2012
EN 61326-3-2:2008
Grado de protección: Las condiciones de ensayo de las máquinas de ensayo2001
Protección contra golpes eléctricos: Se aplican las siguientes condiciones:2012
10Condiciones ambientales
Temperatura ambiente: -20... 70 °C (-4... 158 °F)
11Especificaciones mecánicas
Grado de protección: Protección IP20
Conexión: terminales de tornillo
Masa de las piezas: aproximadamente 150 g
Las dimensiones: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 pulgadas) (W x H x D), tipo de carcasa B2
Alturas: Cubiertas
Ancho: 20 mm
Profundidad: de una longitud de 45 mm
Se puede utilizar: en el carril de montaje DIN de 35 mm conforme a la norma EN 60715:2001
