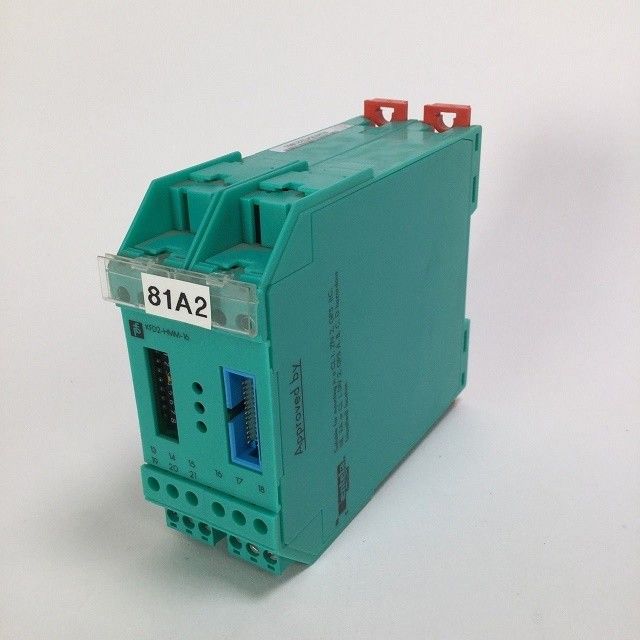

HART Multiplexador Maestro Pepperl Fuchs Kfd2 Hmm 16

Detalles del producto:
Fabricante: Pepperl+Fuchs
No de producto Se aplicará el método de clasificación de los vehículos de las categorías A y B.
Tipo de producto: HART Multiplexer Master

Características:

• 16 canales
• Fuente de corriente continua de 24 V (carril de alimentación)
• Entrada del dispositivo de campo HART (revisión 5 a 7)
• Se pueden conectar hasta 15 unidades esclavas KFD0-HMS-16
• Hasta el SIL 3 conforme a la norma IEC/EN 61508

Función

Este HART Multiplexer Master opera hasta 256 instrumentos de campo analógicos. La unidad de esclavo incorporada en el maestro HART opera los primeros 16 instrumentos de campo.Si se requieren más de 16 instrumentos de campo, se pueden conectar hasta 15 esclavos HART Multiplexer KFD0-HMS-16 adicionales.

El conector para el cable de cinta se encuentra en el mismo lado de la carcasa que los conectores para la interfaz y la fuente de alimentación.

Las señales analógicas están conectadas por separado a una placa de terminación a través de un cable plano de 26 pines para cada unidad.Las 10 pistas restantes son enviadas a tierra..

Esta unidad está diseñada con terminales extraíbles y se puede conectar al Power Rail.

Datos técnicos

1Descripción del producto

HART Multiplexador Maestro

2Parámetros relacionados con la seguridad funcional

Nivel de integridad de seguridad (SIL): SIL 3

3. Suministro

Conexión: las terminales 17+, 18-

Válvulas de carga de las máquinas de ensayo 20... 32 V de corriente corriente típica a 100 mA

Consumo de energía: máximo 3 W

4. Canales de señal HART (no intrínsecamente seguros)

Conformidad: Entrada del dispositivo de campo HART (revisión 5 a 7)

Conexión: Cables planos de 26 pines para conexiones analógicas

Cable plano de 14 pines para conexión maestro-esclavo entre KFD2-HMM-16 y KFD0-HMS-16

Corriente de fuga: < 3 μA a -20... 85 °C (-4... 185 °F)

Resistencia de terminación: norma externa de 230... 500 Ω (hasta 1000 Ω es posible)

Válvula de salida: ≥ 400 mV_{S y S}(con la resistencia del terminador especificada anteriormente)

Resistencia de salida: con una capacidad de acoplamiento superior o igual a 100 Ω

Impedancia de entrada: de acuerdo con la especificación HART

Rango de voltaje de entrada: 0.08... 4 V_{S y S}; tipo ± 5,2 V como referencia local

5. Interfaz

Tasa de transferencia: 9600, 19200 o 38400 Bit/s (seleccionable con el interruptor DIL (2 y 3) por el usuario)

Tipo de vehículo: RS-485, dos cables y un multitrop.

Selección de dirección: Una de las 31 direcciones posibles seleccionables por interruptor DIL (4... 8)

6Indicadores y ajustes

Elementos de control: Interruptor DIP

Configuración: mediante interruptores DIP

Etiquetado: espacio para el etiquetado en la parte delantera

7. Conformidad

Grado de protección: Las condiciones de ensayo de las máquinas de ensayo2001

8Condiciones ambientales

Temperatura ambiente: -20... 60 °C (-4... 140 °F)

9Especificaciones mecánicas

Grado de protección: Protección IP20

Conexión: terminales de tornillo

Masa de las piezas: aproximadamente 250 g

Las dimensiones: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 pulgadas) (W x H x D), tipo de carcasa C1

Alturas: 107,0 mm

Ancho: 40 mm

Profundidad: de una longitud de 45 mm

Se puede utilizar: en el carril de montaje DIN de 35 mm conforme a la norma EN 60715:2001
