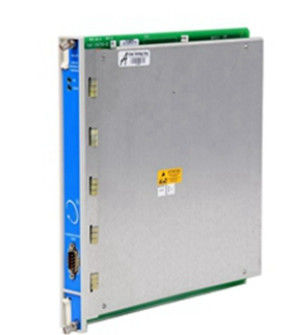

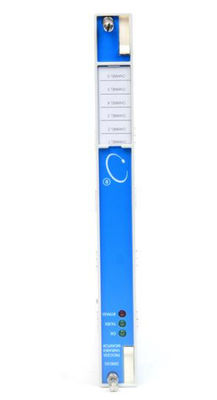

Bently Nevada 3500/62-03-00 Monitoreo de variables de proceso
Descripción
El monitor variable de proceso 3500/62 es un monitor de 6 canales para procesar parámetros críticos de la máquina que merecen un monitoreo continuo, como presiones, flujos, temperaturas y niveles.El monitor acepta entradas de corriente de +4 a +20 mA o cualquier voltaje proporcional entre -10 Vdc y +10 VdcCondiciona estas señales y compara las señales condicionadas con los valores de alarma programables por el usuario.
El monitor 3500/62:
• Compara continuamente los parámetros controlados con los valores de alarma configurados para activar las alarmas de protección de la máquina.
• Proporciona información esencial sobre la máquina tanto para el personal de operaciones como para el personal de mantenimiento.
Puede programar el 3500/62 utilizando el software de configuración de rack 3500 para realizar mediciones de corriente o voltaje.+/-10 voltios de corriente continua, aislado 4-20 mA, o 4-20 mA con barreras zener intrínsecamente seguras.
Cuando se utiliza en una configuración de redundancia modular triple (TMR), debe instalar los monitores de variables de proceso adyacentes entre sí en grupos de tres.el monitor emplea dos tipos de votación para garantizar un funcionamiento preciso y evitar la pérdida de maquinaria
protección por fallas de un solo punto.
Información
Monitoreo de variables de proceso
Se aplicarán las disposiciones siguientes:
• A: Tipo de módulo de E/S
01 -10 a +10 Vdc módulo de E/S con terminaciones internas
02 -10 a +10 módulo de E/S Vdc con terminaciones externas
03 Módulo de E/S aislado de +4 a +20 mA con terminaciones internas
04 Módulo de E/S aislado de +4 a +20 mA con terminaciones externas
05 Módulo de E/S no aislado de +4 a +20 mA con barreras internas y terminaciones internas
• B: Opción de aprobación de la agencia
00 Ninguno
01 CSA/NRTL/C
02 ATEX/CSA (clase 1, zona 2)
Bloques de terminación externos
• 136595-01 3500/62 Bloque de terminación externa (conectores de banda de terminación).
• 136603-01 3500/62 Bloque de terminación externa (conectores de estilo euro).
Cables
3500/62 Transductor (XDCR) señal a la terminación externa (ET) bloque de cable
Se trata de un documento de identificación de la empresa.
• A: longitud del cable
0005 5 pies (1,5 metros)
0007 7 pies (2,1 metros)
0010 10 pies (3 metros)
0025 25 pies (7,5 metros)
0050 50 pies (15 metros)
0100 100 pies (30,5 metros)
• B: Instrucciones de montaje
01 No ensamblado
02 Reunidos
Las piezas
• 163179-03 3500/62 el monitor
• 136590-01 IC del firmware
• 04425545 Correa de muñeca de puesta a tierra (de un solo uso)
• 04400037 Herramienta de eliminación de IC
• 136491-01 -10 Vdc a +10 Vdc Módulo de E/S con terminaciones internas
• 136499-01 -10 Vdc a +10 Vdc Módulo de E/S con terminaciones externas
• 136294-01 Módulo de E/S aislado de +4 a +20 mA con terminaciones internas
• 136483-01 Módulo de E/S aislado de +4 a +20 mA con terminaciones externas
• 137110-01 4 a 20 mA Módulo de entrada/salida de barrera con terminaciones internas
• 136973 3500/62 Guía del usuario
• 01700059 Fusiles de repuesto para la entrada y salida de barreras
