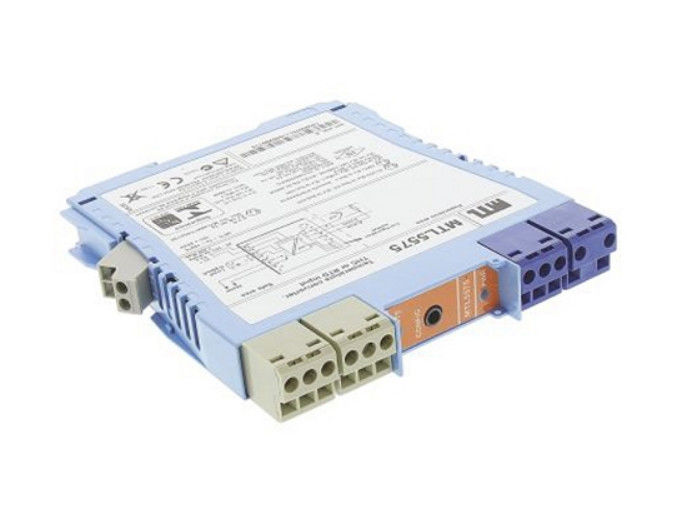

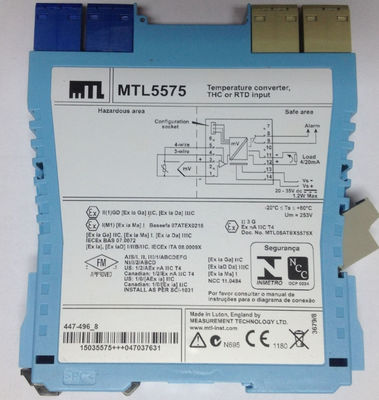

MTL5575 Convertidor de temperatura de las industrias MTL

MTL5575 Conversor de temperatura de los instrumentos MTL

El MTL5575 convierte una señal de bajo nivel de un sensor de temperatura montado en un área peligrosa en una corriente de 4/20mA para conducir una carga de zona segura.,el alcance, la vigilancia, los ensayos y el etiquetado de todos los tipos de termopares y los RTD de dos, tres o cuatro cables.La configuración se realiza mediante un ordenador personalSe proporciona una salida de alarma única y puede configurarse para alarmar el proceso o para notificar una falla temprana del termoparejo.

Especificación
Véase también la especificación común

• Número de canales
Uno.
• Fuente de señal
Tipo de THC J, K, T, E, R, S, B o N hasta BS 60584 y entrada de XK mV
RTDs de platino de cables 2/3/4 con arreglo a la norma BS 60751
Pt 100, Pt 500 y Pt 1000
Cu-50 y Cu-53
No se aplican las disposiciones de la norma EN 43760
• Ubicación de la fuente de señal
Zona 0, IIC, zona peligrosa T4-6
División 1, grupo A, ubicación peligrosa
• Rango de señal de entrada
¥75 a +75 mV, o 0 a 400Ω (0 a 1000Ω sensores de Pt y Ni)
• Alcance de la señal de entrada
3 a 150 mV, o 10 a 400Ω (sensores de Pt y Ni de 10 a 1000Ω)
• RTD corriente de excitación
200 μA nominales
• Compensación de las uniones en frío
Automático o seleccionable
• Error de compensación de unión en frío
≤ 1,0°C
• Rechazo del modo común
120 dB para 240 V a 50 Hz o 60 Hz (respuesta de 500 ms)
• Rechazo en modo serie
40 dB para 50 Hz o 60 Hz
• Precisión de calibración (a 20°C)
(incluye histeresis, no linealidad y repetibilidad)
Las entradas: (respuesta de 500 ms)
mV/THC: ± 15μV o ± 0,05% del valor de entrada ((cual sea el valor mayor)
DTD: ± 80mΩ
La potencia de salida: ± 11μA
• Desviación de temperatura (típica)
Las entradas:
mV/THC: ± 0,003% del valor de entrada/°C
La velocidad máxima de la señal de luz de la unidad de ensayo será de:
El valor de la potencia de salida será de ± 0,6μA/°C.
• Ejemplo de precisión de calibración y deriva de temperatura
(entrada RTD - respuesta de 500 ms)
Velocidad de la luz: 250Ω
La precisión: ± (0,08/250 + 11/16000) x 100%
= 0,1% de la extensión
El valor de las emisiones de CO2 en el ensayo se calculará en función de las emisiones de CO2 en el ensayo.
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
• Conducción de seguridad en caso de fallo del sensor
Escala alta, baja o baja
• Agotamiento precoz
Detección temprana del agotamiento de los termopares (cuando se seleccione)
Se activará la alarma cuando el aumento de la resistencia del bucle sea > 50Ω
• Rango de salida
de 4 a 20 mA nominales en 600Ω máximo.
• Salida de alarma (configurable)
En caso de alarma, el relé se enciende, 250 mA @ 35V máximo
• Resistencia máxima al plomo (THC)
600Ω
• Tiempo de respuesta
Configurable - 500 ms por defecto ((Precisión a 100/200ms - contacto MTL)
• Indicador LED
Verde: indicación de potencia y estado
Amarillo: indicación de alarma, cuando los contactos están cerrados
• Consumo máximo de corriente (con señal de 20 mA)
50 mA a 24 V
• Disipación de energía dentro de la unidad (con señal de 20 mA)
1.2W a 24 V
• Descripción de seguridad
Para los parámetros, véase el certificado.
• Configurador
Una computadora personal que ejecuta el software MTL PCS45 con una
Interfaz en serie PCL45USB
