MTL5511 Interfaz de detector de proximidad del interruptor de instrumentos MTL 10 ms máximo

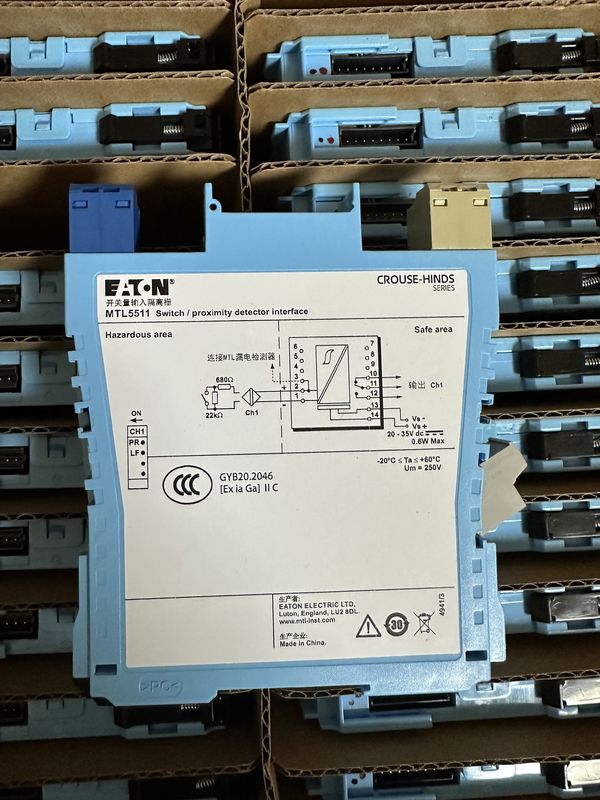

MTL5511 Interfaz de interruptor de instrumentos MTL/detector de proximidad

El MTL5511 permite controlar una carga de zona segura mediante un interruptor o un detector de proximidad situado en una zona peligrosa.
Las condiciones de cortocircuito en el cableado de campo son detectadas por el dispositivo de detección de fallas de línea (LFD) y también se indican en la parte superior del módulo.La inversión de fase para el canal se selecciona mediante un interruptor en el lado del módulo y la salida es proporcionada por los contactos del relé de cambio.

Especificación
Véase también la especificación común

• Número de canales
Una.
• Ubicación de los interruptores
Zona 0, zona peligrosa IIC, T6
División 1, lugar peligroso del grupo A
• Ubicación del detector de proximidad
Zona 0, IIC, zona peligrosa T4?? 6 si está debidamente certificada
División 1, lugar peligroso del grupo A
• Las entradas de las zonas peligrosas
Las entradas que cumplan las normas EN60947 ◄ 5 ◄ 6:2001 para detectores de proximidad (NAMUR)
• Voltagem aplicada al sensor
7 a 9 V de corriente continua desde 1kΩ ± 10%
• Características de entrada y salida
Fase normal
Las salidas cerradas si la entrada es > 2,1 mA (< 2kΩ en el circuito de entrada)
Las salidas abiertas si la entrada es < 1,2 mA (> 10kΩ en el circuito de entrada)
Hysteresis: 200μA (650Ω) nominal
• Detección de fallas de línea (LFD) (si está seleccionado)
El usuario puede seleccionar a través de interruptores situados en el lado de la unidad.
Se detecta una falla en la línea de entrada.
Alerta de circuito abierto en caso de que el iin sea < 50 μA
Se apagará la alarma de circuito abierto si la corriente es > 250 μA
Se activará la alarma de cortocircuito si Rin < 100Ω
Alarma de cortocircuito apagada si Rin > 360Ω
Nota: Las resistencias deberán instalarse cuando se utilice el dispositivo LFD con una entrada de contacto.
500Ω a 1kΩ en serie con interruptor
20 kΩ a 25 kΩ en paralelo con el interruptor
• Salida de la zona segura
Relay de polo único con contactos de cambio
Nota: las cargas reactivas deben suprimirse adecuadamente.
• Características del relé
Tiempo de respuesta: 10 ms como máximo
El valor de contacto (Área segura): 50V ac, 2A, cosØ >0.7,
40 V de corriente continua, 2 A, carga resistiva
La potencia de contacto (zona 2): 35V, 2A, 100VA

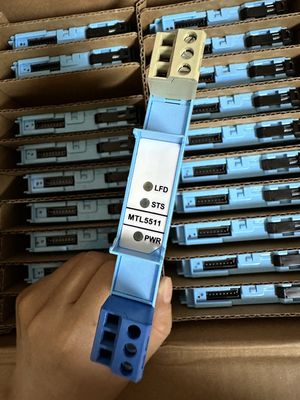

• Indicadores LED
Verde: indicación de potencia
Amarillo: estado del canal, encendido cuando la salida está energizada
En rojo: indicación de la LFD cuando se detecta una falla en la línea
• Consumo máximo de corriente
25 mA a 24 V
• Disipación de energía dentro de la unidad
0.6W a 24 V
• Descripción de la seguridad (cada canal)
- ¿ Qué?_o= 10,5 V I_oSe trata de un sistema de control de las emisiones de gases._o= 37 mW U_{- ¿ Qué?}= 253 V rms o dc
