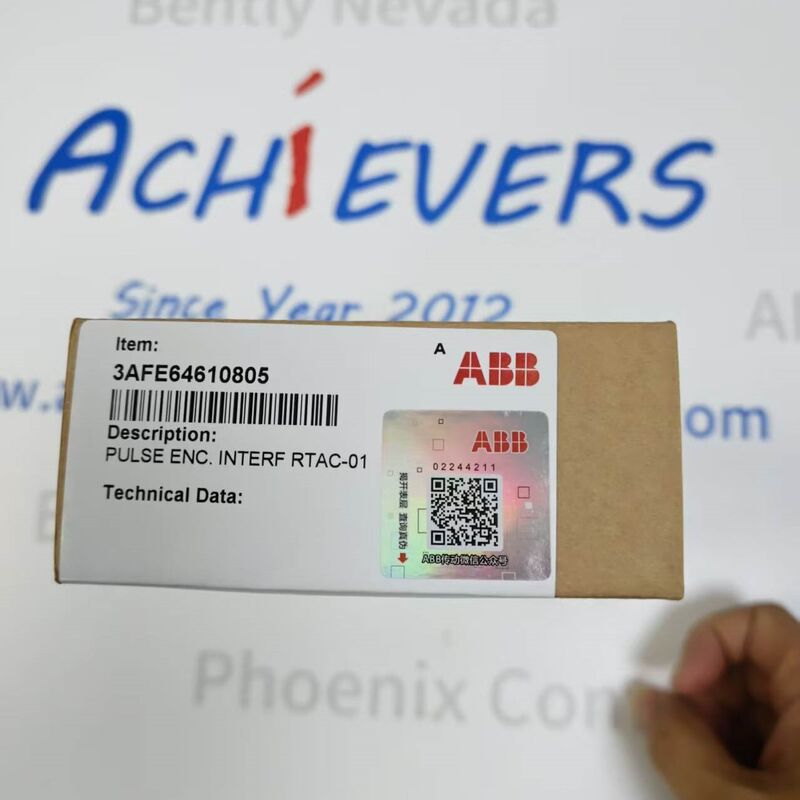

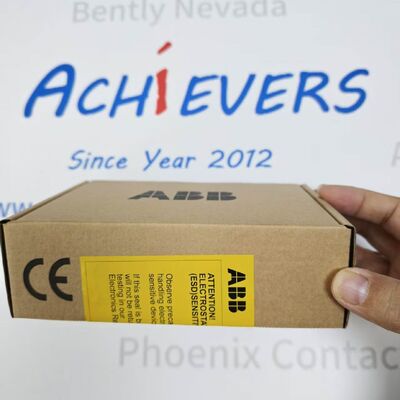

Kit de interfaz de codificación de pulsos ABB RTAC-01-KIT
Descripción:
Fabricante:ABB
No de producto : RTAC-01-KIT
Se trata de un proyecto de investigación y desarrollo.Más productos
Obtención fiable de componentes industriales para las empresas
Este componente de automatización industrial se suministra para la adquisición de empresas. Se admite la fabricación a pedido y la entrega por adelantado, con precios indicados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de la condición y la estimación del tiempo de entrega antes de realizar el pedido.Se proporcionan términos de cotización claros y una comunicación coherente para ayudar a los socios a gestionar las expectativas y completar las transacciones con confianzaSe dispone de verificación o aclaración adicional cuando sea necesario, apoyando la contratación profesional y la cooperación a largo plazo.
El AB RTAC-01-KIT es un kit de campo de interfaz de codificador de pulso certificado por la fábrica desarrollado exclusivamente para las unidades de frecuencia variable industriales de las series AB ACS800 y DCS800.Este kit de hardware AB RTAC-01-KIT integra una placa de procesamiento de señales RTAC-01 dedicada, conectores terminales y accesorios de montaje, que proporcionan una velocidad de alta precisión y una retroalimentación de posición en circuito cerrado para los sistemas de control de movimiento.
Detalle:
| Punto de las especificaciones |
Parámetro técnico |
Observación estándar y funcional |
| Modelo completo de SKU |
El RTAC-01-KIT |
Número de la parte del kit de opción oficial AB |
| Marca del producto |
AB (División de Electrificación de ABB) |
Marca industrial de baja tensión y accionamiento |
| Canales de señal del codificador |
CH A, CH B, CH Z (entrada de pulso de 3 fases) |
Cambio de fase de 90° A/B, pulso Z de índice cero |
| Tipo de señal de codificador soportado |
Diferencial RS-422 / Empuje-tirón de extremo único / colector abierto |
Compatibilidad universal del codificador incremental |
| Frecuencia máxima de pulso de entrada |
200 kHz |
Soporte de retroalimentación de movimiento a alta velocidad |
| Voltado de alimentación del codificador seleccionable |
La velocidad máxima de descarga de la unidad de ensayo será de: |
Interruptor de salto en el terminal X1 para la selección de voltaje |
| Potencia de salida máxima del codificador |
5 W (a prueba de cortocircuito) |
Circuito de protección de sobrecorriente incorporado |
| Dibujo de corriente de funcionamiento del módulo |
55 mA (desde el bus de accionamiento interno de 24 V) |
Ocupa el presupuesto de potencia de la ranura con opción de accionamiento limitada |
| Nivel de aislamiento de la señal |
1.5 kV CA, ensayo de aislamiento de 1 minuto |
Aislamiento galvánico entre el codificador y la lógica del accionamiento |
| Precisión de la retroalimentación de velocidad |
50 ppm |
Baja deriva para posicionamiento de alta precisión |
| Duración máxima del cable codificador |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. |
La distancia varía según el tipo de cableado del codificador |
| Limite lógico de la señal (15V de alimentación) |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
Identificación estable de la señal frente al ruido |
| Punto de las especificaciones |
Parámetro técnico |
Instalación y observación ambiental |
| Dimensión neta total (W × D × H) |
Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
Diseño de ranura de enchufe compacto para el montaje interno de la unidad |
| Peso neto del RTAC-01-KIT completo |
0.25 kg |
PCB ligero + carcasa de plástico ignífugo |
| Método de montaje |
Plug-in directo a la ranura 1 / Ranura 2 del controlador |
No se requiere un carril DIN adicional, instalación integrada |
| Tipo de conexión de terminal |
Bloques terminales de pinzas de tornillo (potencia X1, señal X2) |
Mantenimiento del cableado sin herramientas |
| Grado de protección (instalado) |
Protección IP20 |
Aislamiento de terminales a prueba de dedos dentro del armario de accionamiento |
| Temperatura ambiente de funcionamiento |
-25 °C ~ +70 °C |
Funcionamiento continuo a plena carga sin desvalorización |
| Rango de temperatura de almacenamiento |
-40 °C ~ +85 °C |
Tolerancia a la temperatura del almacén y del tránsito |
| Alturas de trabajo (sin descarga de corriente) |
≤ 2000 m |
El límite de altitud requerido por encima de 2000 m |
| Indicadores de diagnóstico |
CHA LED verde, CHB LED verde, WD/INIT LED amarillo |
Diagnóstico del estado del canal y del módulo en tiempo real |
| Materiales para la vivienda |
PC termoplástico retardante de llama |
Resistencia al arco, material de grado industrial antienvejecimiento |
| Cumplimiento estándar |
IEC 61800, Marca CE, UL reconocido |
Certificación mundial de la automatización industrial |
Marca del producto
ABB Group es una multinacional sueco-suiza de ingeniería eléctrica, constituida en Suiza como ABB Ltd. y con sede en Zúrich.está cotizada en el Nasdaq Nordic en EstocolmoABB ocupó el lugar 340 en la lista Fortune Global 500 de 2020 y ha sido una compañía global de Fortune 500 durante 24 años.
Introducción de la empresa:
Automación de logrosLimited tiene más de 10 años de experiencia en el mercado de la automatización industrial, especializada en la reventa de la fábrica sellada sonda, sensor, DCS, barrera aislante, HMI, PLC, adaptador,Conector Profibus y cable de marcas como BENTLY NEVADA,E+H,MTL, AB, ,YoKoGawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM, etc. Si tiene alguna solicitud, no dude en ponerse en contacto con nosotros.
A continuación están las mejores marcas que manejamos en los últimos 14 años:
Preguntas frecuentes de los logradores
P: ¿Son los productos unidades OEM originales?
R: Estos artículos han sido certificados por Achievers Automation Limited como unidades OEM genuinas obtenidas a través de canales OEM o de terceros independientes.
P: ¿Cómo organizará el envío?
R: Podemos organizar el envío basándonos en su solicitud. Hemos cooperado con un transportista que puede organizar el envío a través de FedEx, DHL, TNT con un buen precio.
P: ¿Cuál es la garantía de las mercancías?
R: Garantización de un año.
