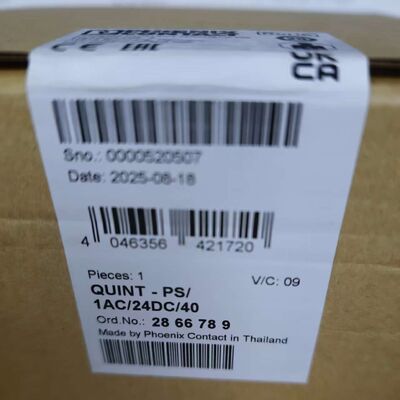

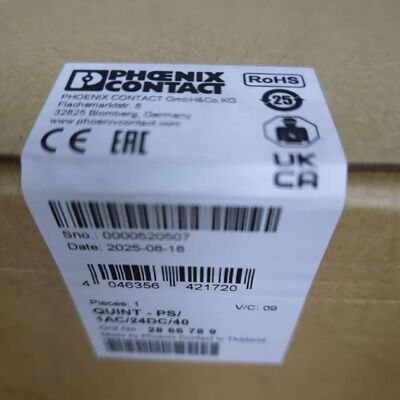

El sistema de transmisión de energía de la red DIN de una sola fase
Detalles del producto:
Fabricante:Contacto con Phoenix
Producto N- ¿Qué es? En el caso de las empresas de la Unión Europea, el número de empresas de la Unión Europea es el siguiente:
Se trata de un proyecto de investigación y desarrollo.Más productos
Obtención fiable de componentes industriales para las empresas
Este componente de automatización industrial se suministra para la adquisición de empresas. Se admite la fabricación a pedido y la entrega por adelantado, con precios indicados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de la condición y la estimación del tiempo de entrega antes de realizar el pedido.Se proporcionan términos de cotización claros y una comunicación coherente para ayudar a los socios a gestionar las expectativas y completar las transacciones con confianzaSe dispone de verificación o aclaración adicional cuando sea necesario, apoyando la contratación profesional y la cooperación a largo plazo.
Esta unidad integra dos tecnologías básicas patentadas de Phoenix Contact: POWER BOOST y Selective Fuse Breaking (SFB).POWER BOOST proporciona una corriente adicional estable de 45A permanente dentro de -25°C a +40°C ambiente para iniciar cargas de alta entrada como motores de CCSFB emite un pico de cortocircuito de 215A durante 12 ms para soplar selectivamente los fusibles de circuito de rama sin activar los interruptores de gabinete aguas arriba, maximizando el tiempo de actividad del sistema.Un contacto de relé flotante libre de potencial proporciona diagnóstico remoto para la sobrevoltajeLa amplia entrada universal de CA de 85 264 V elimina los requisitos de correspondencia de voltaje regional, mientras que la eficiencia energética > 92% minimiza la acumulación de calor en el gabinete.Cumple con la seguridad industrial mundialLa unidad se utiliza ampliamente en la automatización de máquinas, líneas de producción de envases, sistemas de manipulación de materiales y recintos eléctricos de control de procesos.
Detalle:
| Parámetro |
Especificación estándar del contacto Phoenix QUINT-PS/1AC/24DC/40 (2866789) |
| Marca del producto |
Contacto con Phoenix |
| Código modelo completo |
El número de unidades de seguridad de la unidad de seguridad de la unidad de seguridad será el siguiente: |
| Número de pedido del fabricante |
2866789 |
| Serie de productos |
Fuente de alimentación de modo conmutado monofásico QUINT POWER |
| Tipo de entrada |
Entrada de amplitud de corriente alterna monofásica |
| Rango de funcionamiento de la entrada de CA |
85 V AC ~ 264 V AC |
| Rango de entrada alternativo de CC |
90 V DC ~ 350 V DC |
| Corriente de entrada nominal (230 V CA) |
4.7 A |
| Corriente de entrada nominal (110 V CA) |
9.5 A |
| Consumo de energía nominal aparente |
1157 VA |
| Corriente de entrada típica |
< 15 A |
| Factor de potencia (cos φ) |
0.88 |
| Fusiles de entrada interna |
20 Un fusible de vidrio de soplado lento |
| Se recomienda el interruptor de circuito ascendente |
16 A ~ 20 A (característica B/C/D/K) |
| Tiempo de espera principal |
Se aplicarán las siguientes medidas: |
| Componentes de protección contra sobretensiones |
Varistor + bloqueador de sobretensiones lleno de gas |
| Voltado de salida nominal de corriente continua |
24 V de corriente continua (tolerancia ± 1%) |
| Rango ajustable del voltaje de salida |
18 V DC ~ 29,5 V DC |
| Corriente de salida continua nominal |
40 A (-25 °C ~ +60 °C ambiente) |
| Aumento de potencia Corriente de sobrecarga permanente |
45 A (-25 °C ~ +40 °C ambiente) |
| Corriente máxima de ruptura selectiva del fusible (SFB) |
215 A (duración de 12 ms) |
| Potencia máxima de salida continua |
960 W |
| Eficiencia de la conversión |
> 92% (230 V CA, carga nominal total) |
| Curva de las características de salida |
Regulación del voltaje constante U/I |
| Interfaz de diagnóstico |
Contacto de relé flotante libre de potenciales |
| Temperatura de funcionamiento ambiente |
-25 °C ~ +60 °C (descifrado por encima de 60 °C) |
| Temperatura de almacenamiento y transporte |
-40 °C ~ +85 °C |
| Método de enfriamiento |
Convección natural pasiva (sin ventilador) |
| Estándar de montaje |
Se aplicarán las siguientes medidas: |
| Voltado de aislamiento (entrada salida) |
4 kV de corriente alterna |
| Funciones de protección |
OVP, OCP, OTP, recuperación automática de cortocircuito |
| Peso unitario neto |
3.4 kg |
| Normas de conformidad |
El uso de las tecnologías de la información y la comunicación en el ámbito de la seguridad de los datos es un requisito fundamental para la aplicación de la presente Directiva. |
| Nombre del componente |
Grado de la materia prima |
Descripción funcional para QUINT-PS/1AC/24DC/40 (2866789) |
| Encuadernación principal del recinto exterior |
Algodón de aluminio extrudido + marco de acero galvanizado |
Alta conductividad térmica para disipación de calor pasiva, blindaje EMI, resistencia a los impactos mecánicos dentro de los gabinetes de control |
| Panel de control delantero |
El material de plástico negro retardante de llama PA66 (UL94 V0) |
Potenciómetro de recorte de voltaje, indicadores de estado LED, etiquetas de marcado de terminales, terminales de cableado de relé de diagnóstico |
| Bloques terminales de los tornillos de entrada y salida |
Conductores de cobre recubiertos de níquel + aislante PA66 |
Gran rango de sujeción de alambre, bloqueo de tornillo resistente a las vibraciones para la conexión del cable de alimentación, diseño industrial antiaflojamiento |
| Transformador de potencia principal |
Núcleo de acero de silicio laminado + bobinas de cobre esmaltadas |
Baja pérdida magnética, conversión de potencia estable bajo carga completa continua de 40A |
| MOSFET de conmutación primaria/secundaria |
Semiconductores industriales de potencia de silicio |
Componente central de conversión de energía de alta velocidad, admite una amplia fluctuación de voltaje de entrada |
| Capacitores de filtro electrolítico de salida |
Condensadores de aluminio electroliticos de baja ESR a alta temperatura |
Suprimir la ondulación de voltaje de salida de CC, prolongar la vida útil bajo variación de carga industrial cíclica |
| SFB PCB de circuito corto de corriente |
Placas de circuitos impresos resistentes a la llama de alta Tg FR4 |
Integra el circuito de accionamiento de puertas SFB patentado para generar corriente de pico de cortocircuito selectivo |
| Módulo de relé de diagnóstico |
Relay de bobina de contacto de aleación de plata |
Contacto flotante libre de potenciales para transmisión de señales de fallo del PLC del gabinete remoto |
| Las aletas internas del disipador de calor |
Alquitrán de aluminio fundido a presión |
Diseño optimizado del canal de flujo de aire para disipar la pérdida de calor de conmutación sin ventiladores de enfriamiento |
| Clip de bloqueo para montaje de rieles DIN |
Acero galvanizado templado a resorte |
Instalación rápida del carril de encendido, bloqueo de vibración para ambientes de vibración pesada del armario |
| Los espaciadores aislantes internos |
Plastico reforzado con fibra de vidrio sin silicona |
Alto aislamiento dieléctrico entre los circuitos de entrada de alto voltaje y de salida de bajo voltaje |
