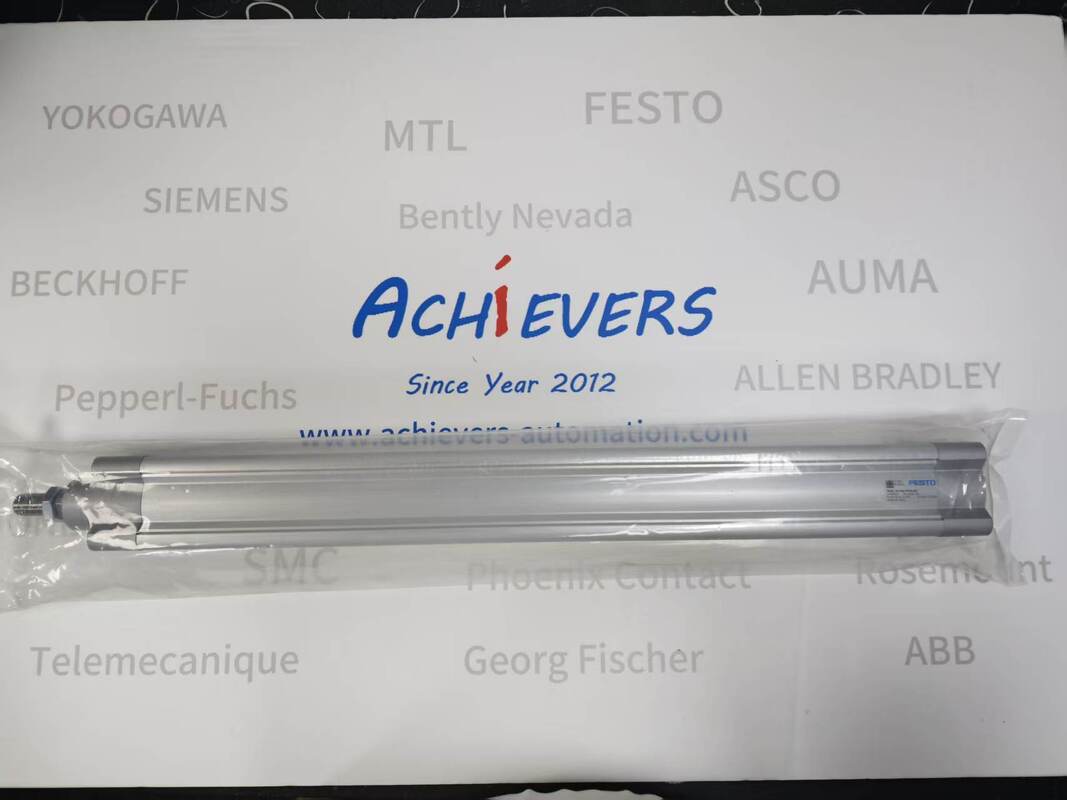

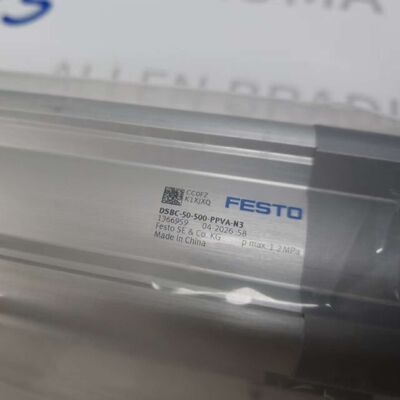

Festo DSBC-50-500-PPVA-N3 Cilindro neumático estándar ISO 15552
Descripción:
Fabricante : Festo
Número de producto: DSBC-50-500-PPVA-N3
https://www.achievers-automation.comMás productos
Abastecimiento confiable de componentes industriales para empresas
Este componente de automatización industrial se suministra para adquisiciones empresariales. Se admite la fabricación bajo pedido y la entrega directa, con precios cotizados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de las condiciones y la estimación del tiempo de entrega antes de realizar el pedido. Se proporcionan términos de cotización claros y comunicación consistente para ayudar a los socios a gestionar las expectativas y completar transacciones con confianza. Se encuentran disponibles verificaciones o aclaraciones adicionales cuando sea necesario, lo que respalda la contratación profesional y la cooperación a largo plazo.
Este actuador adopta un diseño de rosca de vástago de pistón M16 × 1,5 externo de un solo extremo y ranuras de sensor integradas de tres lados para la instalación de un interruptor de proximidad sin contacto para detectar posiciones de pistón de carrera completa. La amortiguación neumática PPV ajustable de doble extremo ofrece una amortiguación precisa del impacto para una carrera alternativa larga de 500 mm, lo que limita la energía del impacto en la posición final a 1 J con una longitud de recorrido del cojín estándar de 22 mm. Clasificación CRC2 de resistencia moderada a la corrosión, construcción libre de LABS conforme a VDMA24364-B1/B2-L, compatible con entornos de sala limpia Clase 5 según ISO 14644-1Festo. La amplia adaptabilidad de presión y temperatura respalda el funcionamiento continuo en líneas de producción automatizadas, pórticos de manipulación de materiales, sistemas de sujeción pesada y posicionamiento lineal largo.
Detalle:
| Elemento de parámetro |
Especificación estándar de Festo DSBC-50-500-PPVA-N3 |
| Marca |
Festo |
| Código de modelo completo |
DSBC-50-500-PPVA-N3 |
| Número de pedido del fabricante. |
1366959 |
| Serie de productos |
Cilindro de perfil estándar DSBC ISO 15552 |
| Diámetro interior |
50mm |
| Carrera estándar nominal |
500 milímetros |
| Modo de operación |
Doble efecto (extensión y retracción accionadas por aire) |
| Tipo de cojín |
PPVA: Cojín neumático ajustable, ambos extremos |
| Longitud del recorrido del cojín |
22mm |
| Energía máxima de impacto en posición final |
1J |
| Tamaño de rosca del vástago del pistón |
Rosca macho externa M16 × 1,5 |
| Rosca de conexión del puerto de aire |
G1/4 |
| Rango de presión de funcionamiento |
0,04 ~ 1,2 MPa (0,4 ~ 12 barras / 5,8 ~ 174 PSI) |
| Presión de prueba de prueba |
1,8MPa |
| Medio operativo |
Aire comprimido filtrado ISO 8573-1:2010 [7:4:4] |
| Temperatura ambiente de funcionamiento |
-20 ℃ ~ +80 ℃ |
| Fuerza de extensión teórica a 6 bar |
1178 norte |
| Fuerza de retracción teórica a 6 bar |
990 norte |
| Masa en movimiento (base de carrera de 0 mm) |
365 gramos |
| Masa móvil adicional por carrera de 10 mm |
25 gramos |
| Peso básico (carrera de 0 mm) |
1190 gramos |
| Clase de resistencia a la corrosión |
CRC 2 (estrés de corrosión moderado) |
| Cumplimiento de LABS/PWIS |
VDMA24364-B1/B2-L (sin silicona) |
| Idoneidad para salas blancas |
ISO 14644-1 Clase 5 |
| Estándar conforme |
ISO 15552 |
| Soporte de detección de posición |
Compatible con sensores de proximidad Festo (ranuras cilíndricas de 3 lados) |
| Nombre del componente |
Grado de materia prima |
Descripción funcional para DSBC-50-500-PPVA-N3 |
| Cilindro |
Aleación de aluminio forjado, anodizado duro liso. |
Perfil extruido con ranuras triples para sensores, pared interior antidesgaste, peso ligero y alta rigidez para una carrera de 500 mm de largo |
| vástago del pistón |
Acero de alta aleación, cromado duro |
Superficie de baja fricción, alta rectitud, resiste la flexión bajo cargas laterales de carrera larga |
| Pistón |
Aleación de aluminio forjado anodizado |
Estructura de sellado TPE-U de doble dirección integrada, masa equilibrada para un movimiento alternativo estable |
| Sello principal del pistón |
TPE-U (PU) Poliuretano |
Estanqueidad al aire bidireccional, bajo desgaste para millones de operaciones de ciclo |
| Sello del limpiaparabrisas del vástago del pistón |
TPE-U (PU) |
Bloquee la contaminación de polvo, refrigerante y partículas que ingresan a la cámara interna del cilindro. |
| Respaldo de amortiguación y pistón de amortiguación |
Plástico acetálico POM |
Componente central de cojín neumático ajustable de baja fricción, controla el flujo de escape de aire para amortiguar |
| Cubiertas de extremo delantero y trasero |
Aleación de aluminio recubierta de fundición |
Resaltes de puerto integrados, orificios roscados de montaje, separación de cámara de aire sellada |
| Tornillos/tuercas de fijación de montaje |
Acero al carbono galvanizado |
Sujetadores de tirantes antioxidantes para bloquear el cilindro y las cubiertas de los extremos en un conjunto integrado |
| Buje de rodamiento interno |
Compuesto de polímero POM |
Manguito guía autolubricante para reducir el ruido de fricción del vástago del pistón |
| Sello de amortiguador |
TPE-U (PU) |
Selle la cámara de aire del cojín para mantener un rendimiento de amortiguación estable y ajustable. |
