Conector neumático recto macho de alta precisión AirTAC F-M20X150F
Detalles del producto:
Fabricante : AirTAC
Número de producto: TN16X40S
https://www.achievers-automation.comMás productos
Abastecimiento confiable de componentes industriales para empresas
Este componente de automatización industrial se suministra para adquisiciones empresariales. Se admite la fabricación bajo pedido y la entrega directa, con precios cotizados por consulta.
Para reducir el riesgo de abastecimiento, cada pedido se maneja individualmente con soporte para la confirmación del modelo, la aclaración de las condiciones y la estimación del tiempo de entrega antes de realizar el pedido. Se proporcionan términos de cotización claros y comunicación consistente para ayudar a los socios a gestionar las expectativas y completar transacciones con confianza. Se encuentran disponibles verificaciones o aclaraciones adicionales cuando sea necesario, lo que respalda la contratación profesional y la cooperación a largo plazo.

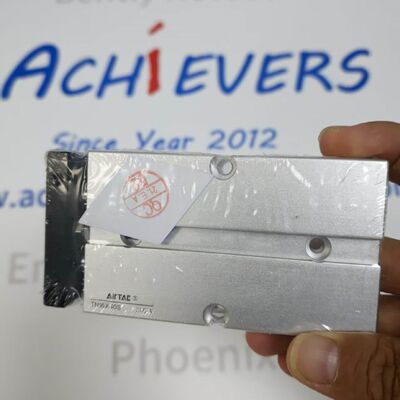

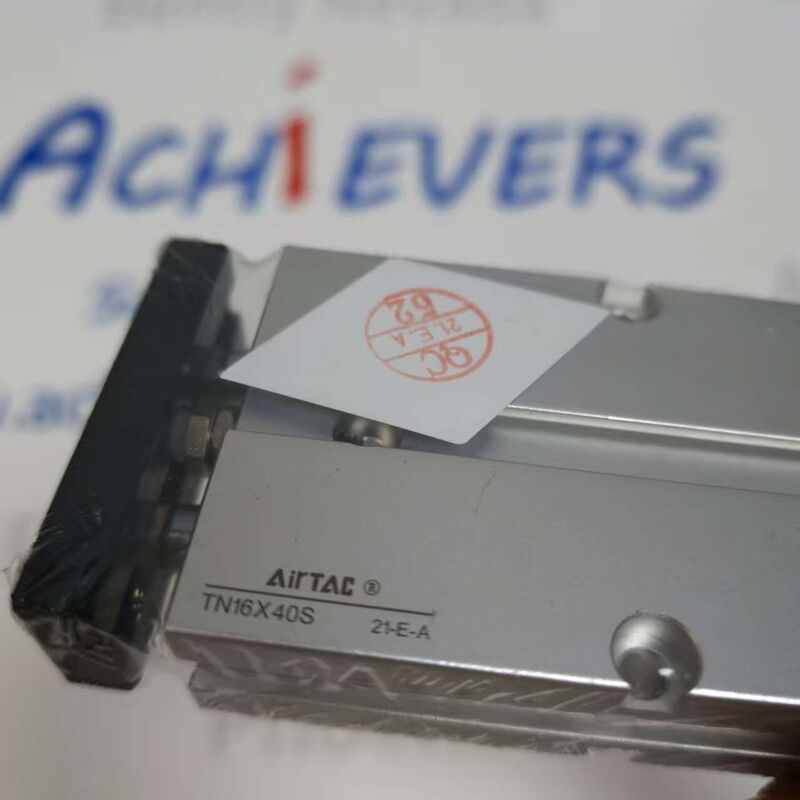

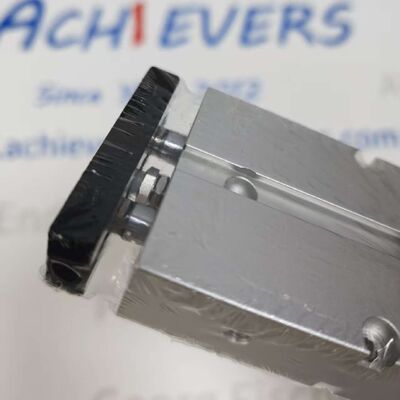

El AirTAC TN16X40S es un cilindro neumático guiado de doble vástago estándar de la serie AirTAC TN, diseñado como doble acción con imán permanente integrado para instalación de sensor magnético. La estructura de doble vástago paralelo ofrece una resistencia superior a la flexión, la torsión y la carga lateral en comparación con los cilindros de un solo vástago. Al adoptar un diseño de montaje del cuerpo integrado, los orificios de montaje de tres lados en la placa de soporte fija admiten la instalación en múltiples ángulos para ahorrar espacio en el diseño mecánico. Los topes de goma ajustables delanteros amortiguan el impacto durante el movimiento alternativo y permiten un ajuste menor de la carrera. El sufijo de modelo "S" significa equipado con imán, que es la configuración estándar de fábrica para todos los AirTAC TN con diámetro de 16 cilindros. Ampliamente combinado con líneas de montaje automatizadas, maquinaria de embalaje, plantillas de transporte de materiales, equipos de prueba de semiconductores y sistemas de accionamiento neumático industriales ligeros.
Detalle:
| Elemento de parámetro |
Valor estándar de AirTAC TN16X40S |
| Marca |
AirTAC |
| Modelo completo |
TN16X40S |
| Serie de productos |
Cilindro guiado de doble vástago TN |
| Tamaño del orificio |
16mm |
| Carrera nominal |
40mm |
| Tipo de accionamiento |
Doble Acción (Push & Pull por Aire Comprimido) |
| Configuración del imán |
Con imán permanente incorporado (Sufijo S) |
| Medio de trabajo |
Aire comprimido filtrado (se requiere un elemento filtrante de 40 μm) |
| Presión de funcionamiento estándar |
0,15 ~ 1,0 MPa (1,5 ~ 10 barras) |
| Presión de prueba de prueba |
1,5 MPa (215 PSI) |
| Temperatura ambiente de funcionamiento |
-20 ℃ ~ +70 ℃ |
| Rango de velocidad alternativa del pistón |
30 ~ 500 mm/s |
| Tamaño de rosca del puerto de aire |
M5 × 0,8 |
| Tipo de cojín estándar |
Cojín de parachoques de goma delantero ajustable |
| Tolerancia no giratoria |
≤ 0,3° |
| Carga lateral permitida |
Mediano (estructura reforzada con doble varilla) |
| Nombre del componente |
Materia prima |
Descripción funcional para TN16X40S |
| Cilindro |
Aleación de aluminio extruido de alta densidad |
Anticorrosión, peso ligero, alta rigidez estructural. |
| Varilla de pistón doble |
Acero al carbono S45C, cromado duro |
Soporte antitorsión, resistente al desgaste y de baja fricción. |
| Anillo de sello del pistón |
Caucho de nitrilo NBR |
Estanqueidad al aire y resistencia al desgaste para un ciclo de vida prolongado |
| Cubierta frontal y trasera |
Aleación de aluminio fundido a presión |
Disposición de orificios de montaje integrados, cámara de aire sellada |
| Almohadilla de parachoques ajustable |
Poliuretano termoplástico TPU |
Absorción de impactos, ajuste fino de carrera. |
| Imán incorporado |
Imán de ferrita permanente |
Activar sensores de posición magnéticos para retroalimentación de carrera |
| Placa de soporte de guía |
Aleación de aluminio fundido |
Orificios de montaje de tres lados para instalación en múltiples posiciones |
| Tornillos de fijación |
Recubrimiento antioxidante de acero al carbono |
Fije el cilindro, la cubierta final y la placa guía como unidad integrada |
Marca
**Airtac** es una conocida marca de componentes neumáticos originaria de Taiwán y se estableció en 1988. Se centra en la investigación y el desarrollo y la producción de componentes básicos de automatización industrial, como cilindros, válvulas solenoides y componentes de procesamiento de fuentes de aire, que se utilizan ampliamente en las industrias de automóviles, electrónica, médica y otras. Airtac tiene múltiples bases de producción y redes de ventas en todo el mundo. Sus productos cumplen con los estándares ISO y tienen una calidad confiable, y los fabricantes de equipos confían profundamente en ellos.
Automatización de logrosLimited tiene más de 10 años de experiencia en el mercado de la automatización industrial, especializada en la reventa de sondas, sensores, DCS, barrera aisladora, HMI, PLC, adaptadores, conectores Profibus y cables sellados de fábrica de marcas como BENTLY NEVADA.E+H,MTL, AB, Pepperl+Fuchs,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM, etc. Si tiene alguna solicitud, no dude en contactarnos.
A continuación se detallan las MEJORES MARCAS que manejamos en los últimos 12 años:
Preguntas frecuentes de los triunfadores
P: ¿Los productos son unidades OEM originales?
R: Estos artículos han sido certificados por Achievers Automation Limited como unidades OEM genuinas obtenidas a través de canales OEM o de terceros independientes.
P: ¿Cómo organizarán el envío?
R: Podemos organizar el envío según su solicitud. Hemos cooperado con un transportista que puede organizar el envío a través de FedEx, DHL, TNT a buen precio.
P: ¿Cuál es la garantía de los productos?
R: Garantía de un año.
P: ¿Cuáles son los productos más vendidos?
R: Se han suministrado muchas marcas de productos. Por ejemplo, barrera de seguridad MTL MTL5541, Endress Hauser RS33, barrera de seguridad P+F KFD2-SR2-Ex2.W, comunicador manual TREXCHPNAWS1S
