Detalles del producto:
Producido por: Allen Bradley
No de producto : 1786-RPA
Familia de productos:Comunicación con ControlNet

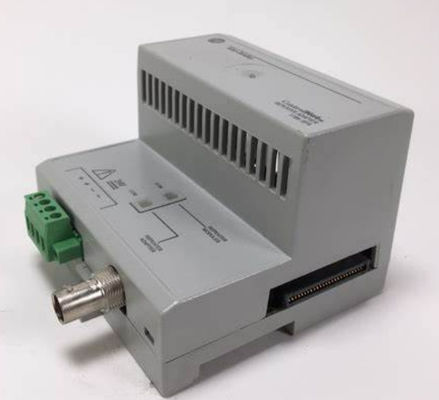

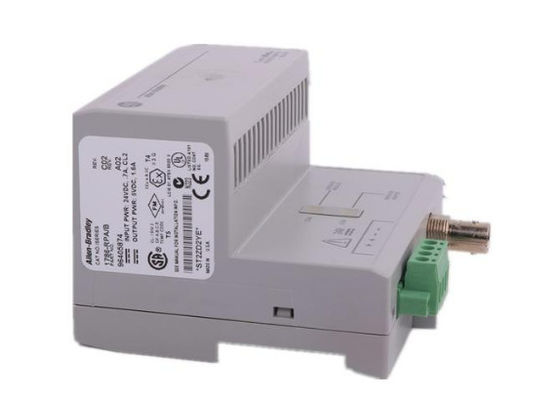

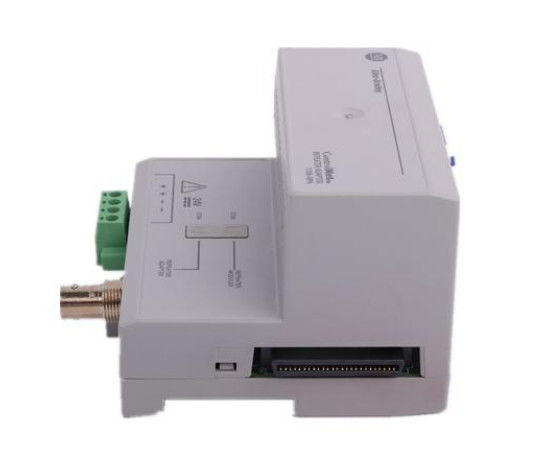

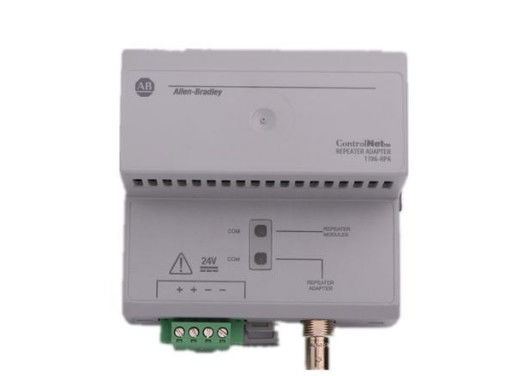

El Allen-Bradley 1786-RPA es un adaptador de repetidor modular ControlNet.Este módulo es un accesorio de red de comunicación ControlNet que se utiliza principalmente para extender la longitud de una red ControlNet, así como para ensamblar diferentes topologías como Star, topología de anillo, lineal o punto a punto.Este módulo de repetidor también se puede utilizar al convertir físicamente el medio de cable de ControlNet de cable coaxial a fibra óptica y fibra óptica a cable coaxial de ControlNet.
La red ControlNet es un protocolo de comunicación industrial que se utiliza para la comunicación multi-gota de dispositivos. Estos dispositivos pueden ser una mezcla de módulos de cliente ControlNet, controladores,Sistemas y pasarelas de visualizaciónLa red de ControlNet está compuesta por una carretera de comunicación principal llamada Trunk donde los dispositivos o nodos se conectan a través de los grifos de ControlNet.Si la red excede esta distancia máxima, puede utilizarse el RPA 1786-RPA.
El 1786-RPA es compatible para su uso con el módulo de doble cobre del repetidor 1786-RPCD, el módulo de fibra de corta distancia del repetidor 1786-RPFS, el módulo de fibra de media distancia del repetidor 1786-RPFM,Modulo repetidor de anillos de fibra 1786-RPFRLLos adaptadores máximos permitidos conectados en serie son 20 1786-RPA.
El adaptador de repetidor 1786-RPAB requiere una potencia de entrada de 24 voltios DC. A 5 VDC, puede proporcionar un máximo de 1,6 A de corriente de salida de plano trasero.El adaptador de repetidor Allen-Bradley 1786-RPAB cumple diferentes funciones, tales como extender la longitud de la red, realizar conversiones de medios de red de medios coaxial o de cobre a medios de fibra, así como el camino opuesto de medios de fibra a medios coaxial o de cobre,suministro de energía a los módulos de repetidores, y para la creación de un anillo, estrella o topología punto a punto.
Especificaciones técnicas
| No. del canal coaxial: |
Una (1) |
| Familia de productos: |
Comunicación con ControlNet |
| Marca del producto |
- ¿ Por qué no? |
| Número de la parte/número del catálogo. |
Se trata de los siguientes: |
| Línea de productos |
Repetidor de ControlNet |
| Tipo de repetidor |
Adaptador de repetidor modular |
| Tipo de fibra |
Coaxia de cobre RG6 |
| Largura de onda de funcionamiento de la fibra |
No incluido |
| Niveles de atenuación |
No incluido |
| Potencia de entrada |
24 voltios de corriente continua |
| Distancia típica del repetidor |
No incluido |
| Corriente de salida del plano de fondo |
1.6 A |
| UPC |
10612598171092 |
| Fabricante |
Automatización de Rockwell |
| Tipo de producto: |
Modulo del adaptador del repetidor de ControlNet |
| Temperatura de no funcionamiento: |
IEC 60068-2-1 (prueba Ab, frío no operativo sin envasar), IEC 60068-2-2 (prueba Bc, calor seco no operativo sin envasar), IEC 60068-2-14 (prueba Na, choque térmico no operativo sin envasar):85 °C ( 40 °C)...185 o F) |
| Temperatura de funcionamiento: |
EC 60068-2-1 (Anuncio de ensayo, frío de funcionamiento), IEC 60068-2-2 (Bd de ensayo, calor seco de funcionamiento), IEC 60068-2-14 (Ensayo Nb, choque térmico de funcionamiento): 0...60 o C (32...140 o F) |
| Tamaño del cable: |
0.21...3.3 mm2 (24...12 AWG) alambre de cobre sólido o en hebras que tenga una temperatura nominal de 105 °C (221 °F) o superior, 1,2 mm (3/64 pulgadas) de aislamiento máximo para conexiones de alimentación |
| Corriente de salida del plano de fondo, máximo: |
1.6A @ 5V de corriente continua, máximo |
| Disposición de energía, máximo: |
8.8 W |
| Consumo de energía, máximo: |
16.8 W |
| Suministro de energía, rango |
Se aplicarán las siguientes medidas: |
| Fuente de alimentación, nominal: |
24 VDC |
| Topologías soportadas: |
Estrella, lineal, anillo, punto a punto |
| Orientación del montaje: |
Vertical / Horizontal |
| Se puede utilizar: |
Montado en el panel / DIN Rail |
