SLCTM 500 Allen Bradley 1746 NI4 4 módulos analógicos de entrada y salida de canal

Modulos de entrada y salida analógicos de 4 canales Allen-Bradley 1746-NI4 SLCTM 500

Detalles del producto:
Producido por: Allen Bradley
No de producto : 1746-NI4
Tipo de producto:Módulo de E/S analógico SLC 500

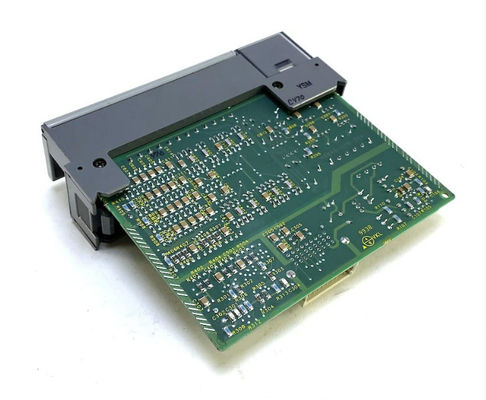

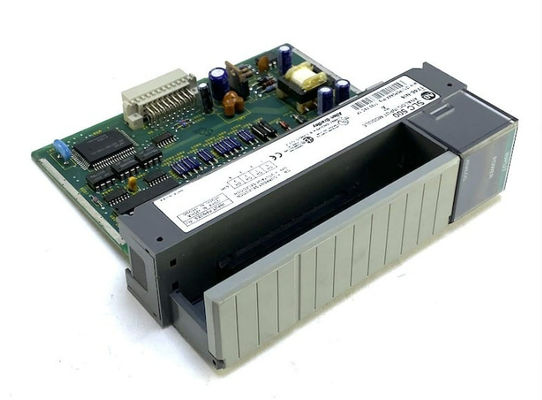

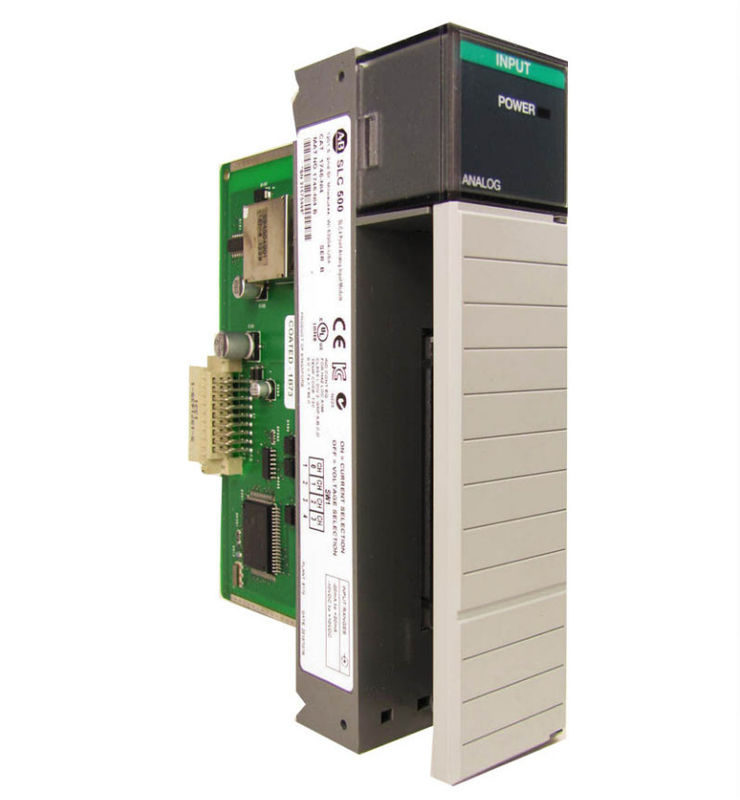

El Allen-Bradley 1746-NI4 es un módulo de E/S analógico SLC 500.Este módulo ocupa una sola ranura del chasis SLC 500 y es compatible con hardware de estilo fijo o modular.

El Allen Bradley 1746-NI4 es un módulo de entrada analógica SLC 500 de cuatro (4) canales. Tiene canales analógicos seleccionables por el usuario para voltaje o corriente para admitir múltiples aplicaciones de monitoreo y control;tiene una resolución de 16 bits y contiene un bloque terminal extraíble que proporciona conexiones de canal de entrada analógicoEste canal se puede conectar como una entrada diferencial. Hay un DIP que cambia en la placa de circuito para seleccionar la entrada o el voltaje de corriente.La corriente de fondo de 5 voltios de este módulo es de 25 mAA 24 voltios, la corriente es de 85 mA. Se debe tener cuidado de no conectar la fuente de voltaje sin la corriente del transmisor, etc., al canal configurado para la entrada de corriente.Puede producirse un funcionamiento incorrecto del módulo o daños en el módulo.

El 1746-NI4 tiene longitud de cable estándar de 0.5, 1, 2.5El conector AIFM de este módulo es de 15-pin D-shell. El Allen Bradley 1746-NI4 tiene especificaciones de entrada de bucle de corriente: el rango de entrada es de +/-20 mA (nominal) y +/-30 mA (máximo).La impedancia de entrada es de 250 Ohms con una resolución de 1La precisión general a 25 grados Celsius es +/- 0,365% de la escala completa, +/- 0,642% a 60 grados Celsius.La deriva de precisión general es de +79 ppm/grado Celsius de escala completa. El rango de voltaje de entrada de 1746-NI4 es de +/-10 Volts DC -1 LSB. Su impedancia es de 1 mega Ohms. La deriva de precisión es de +63 ppm / grados Celsius de escala completa. La resolución es de 305.176 y μV por LSB,con una deriva de error de ganancia a +/- 57 ppm/grado CelsiusLa precisión general a 25 grados centígrados es +/- 0,284% de la escala completa, y +/- 0,504% a 60 grados centígrados.

El 1746-NI4 es un módulo de entrada analógico de la serie SLC 500 de Allen-Bradley.Los rangos de señales de entrada seleccionables incluyen -20 a +20 mA (o) -10 a +10V dc.

El módulo funciona mediante la conversión de la señal de entrada analógica a través de la modulación Delta Sigma con un rango de -16,384 a +16,384 para la entrada de corriente y -32,768 a +32,767 para la entrada de voltaje.Los datos convertidos pueden procesarse con el uso de algoritmos de escala para mostrar la variable de proceso medida.. Ambos métodos producen el mismo rendimiento escalado.

Este módulo es compatible para su uso con un controlador SLC 500 de hardware fijo o modular.La versión de hardware fijo de SLC 500 viene con canales de I / O incrustados con capacidades de expansión limitadasEl hardware modular SLC 500 PLC cuenta con un sistema totalmente modular y personalizable.

Este módulo tiene un indicador LED incorporado para indicar el estado de cada canal y el estado general del funcionamiento del módulo.Esto proporciona un diagnóstico rápido del módulo al que también se puede acceder a través de la interrupción de diagnóstico del controladorEste sistema de notificación permite un período de solución de problemas más rápido y aumenta la disponibilidad del módulo.
