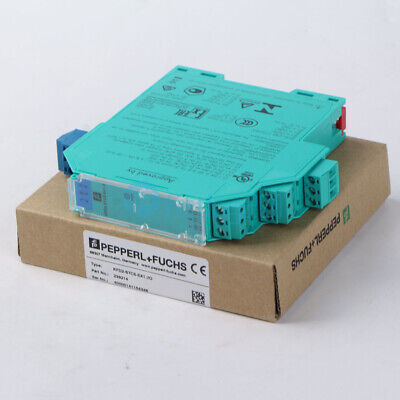

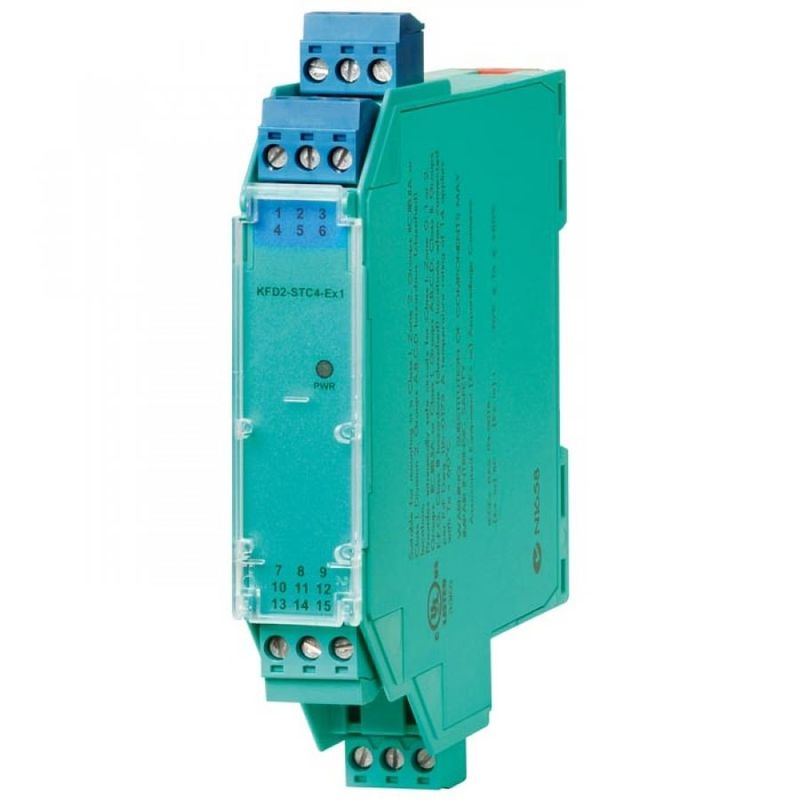

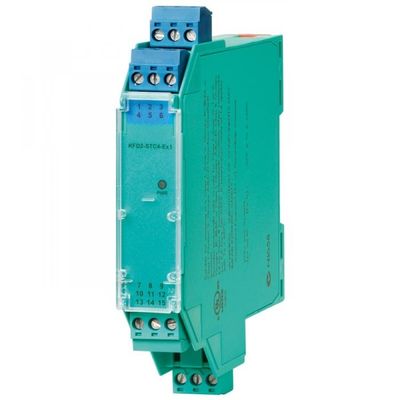

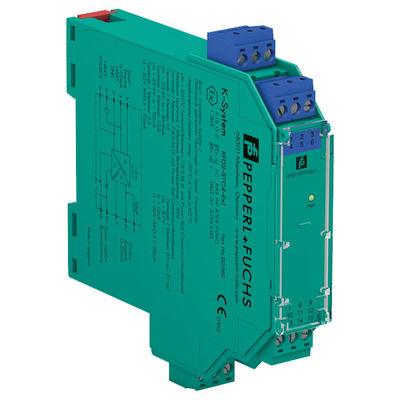

| Especificaciones generales |
| Tipo de señal |
Entrada analógica |
| Parámetros relacionados con la seguridad funcional |
| Nivel de integridad de la seguridad (SIL) |
SIL 2 |
| Capacidad sistemática (SC) |
El artículo 3 |
| Suministro |
| Conexión |
Recinto eléctrico o terminales 14+, 15- |
| Válvulas de tensión |
18... 30 V de CC |
| La corriente |
dentro de la tolerancia de suministro |
| Disipación de energía |
≤ 1 W a carga máxima |
| Consumo de energía |
≤ 1,6 W a carga máxima |
| Ingreso |
| Lado de la conexión |
el lado del campo |
| Conexión |
las terminales 1+, 2-, 3 |
| Señales de entrada |
4... 20 mA |
| Voltagem de circuito abierto/corriente de cortocircuito |
las terminales 1+, 3: 24 V / 25 mA |
| Resistencia de entrada |
las terminales de 265 Ω, 2 o 3, las terminales de 330 Ω, 1 o 3 |
| Voltagem disponible |
≥ 17 V a 20 mA ; ≥ 21 V a 4 mA, terminales 1 + 3 |
| Producción |
| Lado de la conexión |
el lado de control |
| Conexión |
las terminales 7+, 8-, 9- (sink)
las terminales 7-, 8+, 9+ (fuente)
Véase información adicional |
| Carga |
0... 800 Ω |
| Señales de salida |
4... 20 mA (sobrecarga > 25 mA) |
| La corriente |
hasta 50 μArms |
| Alimentación externa (bucle) |
2... 30 V CC
Si el voltaje externo es > 19 V, se requiere una carga ≥ ((V - 19) / 0,02) Ω. V representa el valor del voltaje externo.
La resistencia interna de 250 Ω en el terminal 9 se puede utilizar como carga. |
| Características de transferencia |
| Desviación |
a 20 °C, 4... 20 mA
≤ 10 μA, incluidas las calibraciones, la linealidad, la histeresis, las cargas y las fluctuaciones del voltaje de alimentación |
| |
Influencia de la temperatura ambiente |
≤ 0,25 μA/K |
| Rango de frecuencia |
lado del campo hacia el lado del mando: ancho de banda con 0,5 VP.p.señal 0... 7,5 kHz (-3 dB)
lado del mando hacia el lado del campo: ancho de banda con 0,5 VP.p.la señal 0,3... 7,5 kHz (-3 dB) |
| Tiempo de liquidación |
200 μs |
| Tiempo de subida/caída |
100 μs |
| Aislamiento galvánico |
| Producción/alimentación |
aislamiento funcional, tensión nominal de aislamiento de 50 V CA |
| Indicadores/ajustes |
| Elementos de visualización |
El LED |
| Etiquetado |
espacio para el etiquetado en la parte delantera |
| Conformidad de la Directiva |
| Compatibilidad electromagnética |
|
| |
Directiva 2014/30/UE |
EN 61326-1:2013 (ubicaciones industriales) |
| Conformidad |
| Compatibilidad electromagnética |
NO 21:2012
EN 61326-3-2:2008 |
| Grado de protección |
Las condiciones de ensayo de las máquinas de ensayo2001 |
| Protección contra las descargas eléctricas |
Se aplican las siguientes condiciones:2012 |
| Condiciones ambientales |
| Temperatura ambiente |
-20... 60 °C (-4... 140 °F)
ampliado el rango de temperatura ambiente hasta 70 °C (158 °F), consulte el manual para las condiciones de montaje necesarias |
| Especificaciones mecánicas |
| Grado de protección |
Protección IP20 |
| Conexión |
terminales de tornillo |
| La masa |
aproximadamente 200 g |
| Las dimensiones |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 pulgadas) (W x H x D), tipo de carcasa B2 |
| |
Alturas |
Cubiertas |
| |
Ancho |
20 mm |
| |
Profundidad |
de una longitud de 45 mm |
| El montaje |
en el carril de montaje DIN de 35 mm conforme a la norma EN 60715:2001 |
| Datos para su aplicación en zonas peligrosas |
| Certificado de examen de tipo UE |
CML 17 ATEX 2029X: el contenido de las sustancias químicas |
| |
Marcado |
 II (1) G [Ex ia Ga] II C
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I |
| |
Ingreso |
[Ejecutivo de las Comunidades Europeas] |
| Suministro |
|
| |
Válvula de seguridad máxima |
250 V (atención, la tensión nominal puede ser inferior). |
| Equipo |
las terminales 1+, 3- |
| |
Válvula de tensión |
27.2 V |
| |
En la actualidad |
93 mA |
| |
El poder |
633 mW |
| |
Capacidad interna |
5 nF |
| |
Inductividad interna |
0 mH |
| Equipo |
las terminales 2-, 3 |
| |
Válvula de tensión |
30 V |
| |
En la actualidad |
115 mA |
| |
El poder |
1 W |
| |
Válvula de tensión |
2 V |
| |
En la actualidad |
8.5 mA |
| |
El poder |
1.1 mW |
| Equipo |
las terminales 1+, 2 / 3- |
| |
Válvula de tensión |
27.2 V |
| |
En la actualidad |
115 mA |
| |
El poder |
782 mW |
| |
Capacidad interna |
5 nF |
| |
Inductividad interna |
0 mH |
| Producción |
|
| |
Válvula de seguridad máxima |
250 V (atención, la tensión nominal puede ser inferior). |
| Certificado |
CML 17 ATEX 3028X, incluidas las especificaciones técnicas |
| |
Marcado |
II 3 G Ex ec II C T4 Gc |
| Aislamiento galvánico |
|
| |
Input/Output (Introducción y salida) |
aislamiento eléctrico seguro conforme a la norma IEC/EN 60079-11:2007, valor máximo de voltaje 375 V |
| |
Ingreso/alimentador |
aislamiento eléctrico seguro conforme a la norma IEC/EN 60079-11:2007, valor máximo de voltaje 375 V |
| Conformidad de la Directiva |
|
| |
Directiva 2014/34/UE |
La norma EN IEC 60079-0:2018, la norma EN 60079-7:2015+A1:2018, la norma EN 60079-11:2012 |
| Aprobaciones internacionales |
| Aprobación UL |
El uso de los productos enumerados en el anexo II |
| |
Dibujo de control |
116-0439 (cULus) |
| Aprobación IECEx |
|
| |
Certificado IECEx |
Las condiciones de los certificados de conformidad con el presente Reglamento se aplicarán a los productos de las categorías IIa y IIIa. |
| |
Marcado IECEx |
[Ex Ia Ga] IIC, [Ex Ia Da] IIIC, [Ex Ia Ma] I
Ex ex IIC T4 Gc |
