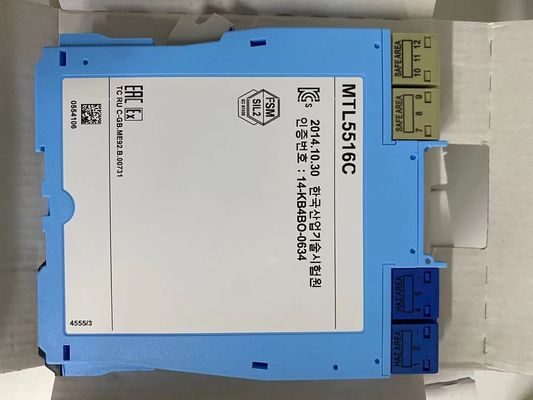

MTL5516C Interfaz del detector de proximidad del interruptor NAMUR Entrada, salida de relé

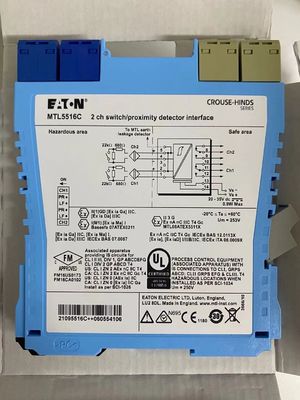

MTL5516C Interfaz de interruptor de instrumentos MTL/detector de proximidad

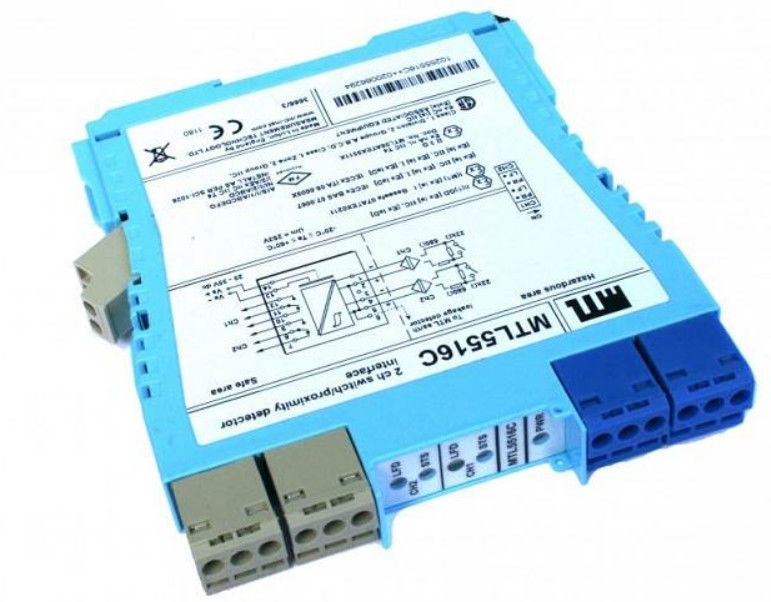

El MTL5516/C permite controlar dos cargas de zona segura mediante un interruptor
o detector de proximidad situado en una zona peligrosa.
Las condiciones de cortocircuito en el cableado de campo son detectadas por el dispositivo de detección de fallas de línea (LFD) y también se indican en la parte superior del módulo.
La inversión de fase para cada canal se selecciona mediante un interruptor en el lado de
el módulo y la salida se proporcionan por contactos de relé de cambio.
circuito en cualquiera de los circuitos de campo.

Especificación
Véase también la especificación común

• Número de canales
Dos.
• Ubicación de los interruptores
Zona 0, zona peligrosa IIC, T6
División 1, lugar peligroso del grupo A
• Ubicación del detector de proximidad
Zona 0, IIC, zona peligrosa T4?? 6 si está debidamente certificada
División 1, lugar peligroso del grupo A
• Las entradas de las zonas peligrosas
Las entradas que cumplan las normas EN60947 ◄ 5 ◄ 6:2001 para detectores de proximidad (NAMUR)
•.Voltaje aplicado al sensor
7 a 9 V de corriente continua desde 1kΩ ± 10%
• Características de entrada y salida
Fase normal
Las salidas cerradas si la entrada es > 2,1 mA (< 2kΩ en el circuito de entrada)
Las salidas abiertas si la entrada es < 1,2 mA (> 10kΩ en el circuito de entrada)
Hysteresis: 200μA (650Ω) nominal
• Detección de fallas de línea (LFD) (si está seleccionado)
Seleccionable por el usuario a través de interruptores en el lado de la unidad. Las fallas de línea se indican por un LED para cada canal.
se desconectará si se detecta un fallo de la línea de entrada.
Alerta de circuito abierto en caso de que el iin sea < 50 μA
Se apagará la alarma de circuito abierto si la corriente es > 250 μA
Se activará la alarma de cortocircuito si Rin < 100Ω
Alarma de cortocircuito apagada si Rin > 360Ω
Nota: Las resistencias deberán instalarse cuando se utilice el dispositivo LFD con una entrada de contacto.
500Ω a 1kΩ en serie con interruptor
20 kΩ a 25 kΩ en paralelo con el interruptor
• Salida de la zona segura
Dos relés de un solo polo con contactos de cambio
Nota: las cargas reactivas deben suprimirse adecuadamente.
• Características del relé
Tiempo de respuesta: 10 ms como máximo
Calificación de contacto (área segura):
250 V ac, 2A, cosØ > 0.7,
40 V de corriente continua, 2 A, carga resistiva
El valor de contacto (zona 2) es de 35 V, 2 A, 100 V.
• Consumo máximo de corriente
35 mA a 24 V
11Disipación de energía dentro de la unidad
0.84 W a 24 V

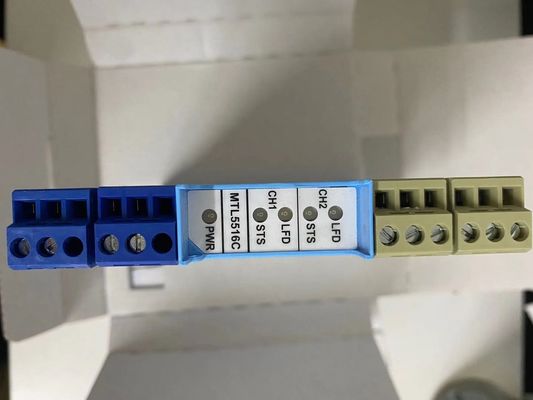

• Indicadores LED
Verde: indicación de potencia
Amarillo: dos: estado del canal, encendido cuando la salida está energizada
Rojo: dos: indicación del LFD, cuando se detecta una falla en la línea
• Descripción de la seguridad (cada canal)
- ¿ Qué?_o= 10,5 V I_oSe trata de un sistema de control de las emisiones de gases._o= 37 mW Um = 253 V rms o dc
